发那科机器人本体电缆A05B-1224-D011断裂维修

时间：2026-10-29 来源：互联网阅读次数：

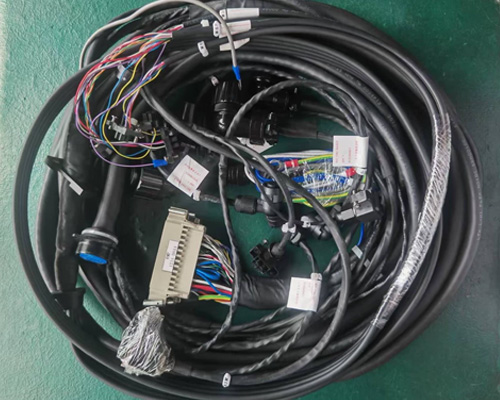

A05B-1224-D011作为本体内置的组合线缆，集成动力芯线与信号传输芯线，长期跟随腕部、小臂关节持续弯折，内部铜芯出现断裂时故障表象并不统一……

A05B-1224-D011作为本体内置的组合线缆，集成动力芯线与信号传输芯线，长期跟随腕部、小臂关节持续弯折，内部铜芯出现断裂时故障表象并不统一，有时稳定报错，有时仅在特定姿态下临时失联，不能仅凭单次报警就直接采购线缆更换，需要依托线缆本身的敷设特性，区分表层护套破损和内芯断路两类情况，在排查阶段理清损伤诱因，后续发那科机器人维修才能规避同类问题反复出现。

发那科机器人初步排查可以在安全手动模式下开展，不需要立刻拆除管线护罩。操控机器人缓慢移动到不同姿态，重点在腕部旋转、小臂摆幅较大的点位停留，记录报警触发对应的关节角度，这些信息可以圈定线缆受力最集中的区段。观察线缆外层护套表面，摩擦发白、褶皱堆叠的位置，往往对应内部芯线疲劳损伤，护套完好不代表芯线没有断线，很多隐性断路只在弯折到特定弧度才显现，依靠导通测试才能甄别，采集到这些线索之后，再规划维修的实施窗口。

进入拆检环节前，必须切断主电源并等待电容放电完毕，拆除管线束的固定压块时留意原有走线走向，原厂线缆会预留适配关节活动的松弛量，随意收紧走线会加速新线缆的损耗。逐步拨开防护海绵与隔离垫层，对照前期标记的受力区段逐根核验芯线导通，部分工况下单根信号芯线断裂，其余动力芯线依旧导通，设备还可以短暂动作，很容易低估故障风险。同步查看周边导向卡扣的状态，卡扣变形、边缘毛刺会持续刮擦线缆外皮，这类诱发因素不处理，就算换上新线缆也会快速损坏，这类结构问题要在本次维修同步整改。

线缆替换作业要对照原厂走线基准来布设，新线缆送入管线通道时避免强行拖拽，防止芯线在推送过程中受到拉扯。两端接头对接前擦拭接头针脚，去除车间粉尘带来的附着杂质，屏蔽层的接续处理保持原有包裹方式，屏蔽搭接不到位容易在后续运行中引入电磁干扰，衍生出新的通讯类报警。发那科机器人维修全部接头插接到位之后，重新排布束线垫层，调整卡扣位置，让线缆在关节极限位置时依旧保留合适的弯折半径，降低往复运动带来的疲劳载荷。

布线接续完成之后，不能直接投入量产程序，采用姿态遍历的方式开展验证。手动控制机器人缓慢走完所有容易触发报警的姿态，反复在临界角度停留观察系统反馈，确认报警不再弹出。持续空载循环运行工位程序，拉长测试时长，捕捉偶发的信号波动。测试全程留意线缆护套的挤压情况，确认关节转动时线缆没有被外壳、工装挤压剐蹭，测试稳定之后，再交由产线做带载试运行。

发那科机器人维修本次故障的相关信息做好记录，标注断裂发生的位置、长期受力的关节点位以及卡扣整改内容，把该线缆弯折区段加入班组日常点检项目。A05B-1224-D011这类本体电缆的失效大多属于疲劳损耗，养护的重心在于管控弯折半径、消除刮擦诱因，做好前置管控，能够拉长线缆使用周期，减少产线因为线缆断路造成的非计划停机。

TAG: 发那科机器人维修 机器人本体电缆维修
