发那科机器人M-20iA本体电缆A05B-1222-D001维修

时间：2026-10-14 来源：互联网阅读次数：

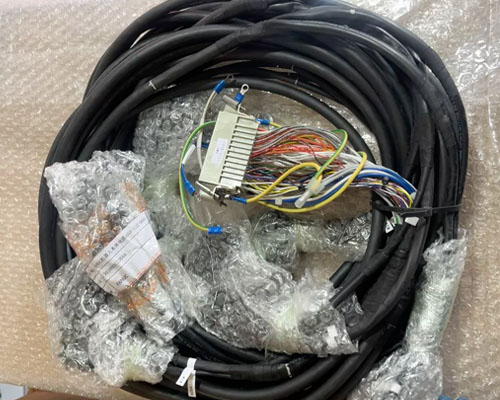

M-20iA机身内部布置的本体电缆A05B-1222-D001，承担各关节电机动力与编码器信号传输功能，线束伴随机械臂持续扭转弯折。……

M-20iA机身内部布置的本体电缆A05B-1222-D001，承担各关节电机动力与编码器信号传输功能，线束伴随机械臂持续扭转弯折。长时间运行之后，电缆护套会老化开裂，内部芯线出现断裂或者相互接触，引发关节报警、信号丢失等现象。现场处理电缆故障，很多操作会直接更换整段线束，忽略故障定位与安装细节，容易造成备件浪费，新线缆装回后也可能因为走线不当再次受损。开展发那科机器人维修作业，需要借助故障表现锁定损伤区域，规范拆装，核验接线质量，延长维修后的使用周期。

故障确认阶段，落实断电安全管控。切断控制柜电源，等待柜内储能元件释放剩余电能，在电源开关处放置警示标牌，避免他人合闸。查看控制器面板报警信息，记录报警代码，观察故障触发的运行条件，部分故障只在机械臂转动到特定角度才会出现，静态时不会显现。准备万用表、绝缘检测仪、记号笔、尼龙扎带与拆装护板工具，核对新电缆备件型号，确认适配M-20iA硬件规格。

先执行回路隔离检测，区分故障来源。将A05B-1222-D001电缆两端接头分别从控制柜与电机侧接口拆下，对线序做好标记，标记信息用于后续复原接线。使用绝缘检测仪测量各线芯对地、线芯之间的绝缘阻值，阻值偏低代表绝缘层受损。使用万用表核对线芯导通状态，排查断路或者线芯之间异常导通问题。发那科机器人维修检测过程中缓慢弯折电缆各个区段，重点检查关节回转位置的弯曲段，这些区域承受形变频次最高，芯线断裂概率更大。比对测试数据，判断故障点在电缆本体、接头端子或是电机侧回路，排除电机部件异常造成的误判。

确认故障位于电缆本体之后，拆卸机械臂护板与旧电缆。调整机器人关节姿态，留出检修操作空间，松开臂体外壳固定螺栓，取下护板组件。抽出旧电缆之前，记录电缆在腔体内的布线走向、固定卡扣位置与扎带排布方式，机械臂内部空间紧凑，新电缆安装需要参考原有走向，防止关节转动挤压线材。松开两端连接器，缓慢抽出旧电缆，观察护套表面，查找磨损缺口、焦痕，检查接头内部是否堆积粉尘、金属碎屑，这些痕迹可对应故障点位。接头插针形变、氧化腐蚀，同样会造成信号断续，发那科机器人维修过程同步核验端子组件状态。

新电缆穿线布设需要把控走线余量。选用规格匹配的电缆，线芯截面、屏蔽结构与耐弯折属性要和原线一致。参照记录的线路走向，将电缆穿入机械臂腔体，利用原有卡扣固定，预留合适的活动余量。余量不足，关节大幅度回转会持续拉扯线材；余量过多，线缆会在腔体内部相互缠绕摩擦。对接两端连接器，按标记线序完成接线，清理接头内部杂物，保证屏蔽层接地可靠，屏蔽处理不到位，后续运行容易出现信号干扰。护板螺栓紧固控制力度，避免挤压电缆护套，防止新线缆在装配环节受损。

装配完成，执行电气复测。再次切断电源，复测电缆绝缘性能与线芯通断状态，观察断路、绝缘异常问题是否消除。接线核验无误后恢复供电，切换至手动限速模式，低速驱动各轴往复运动，多次调整机械臂姿态，复现之前触发报警的动作轨迹，观察系统是否再次弹出相关报警。测试期间留意控制柜内部有无异味、异响，一旦察觉异常，立刻断电停机，复核接线和电缆安装状态。空载测试稳定后，搭载模拟负载，开展一段连续运行，观察长时间动作下控制器信号反馈。

发那科机器人维修收尾，整理设备运维档案，记录报警代码、检测数据，标注电缆型号A05B-1222-D001与维修时间。梳理故障诱因，现场粉尘、焊接飞溅、潮湿环境都会加速电缆护套老化，结合维修结果调整工位防护措施。后续日常巡检，增加本体电缆外观检查频次，查看护套裂纹、扎带松脱情况，尽早识别线缆损伤苗头。重视本体电缆这类易损耗部件的点检，降低电缆故障带来的突发停机，维持M-20iA工位持续稳定运转。
