发那科机器人本体线缆A05B-1222-D001断线维修

时间：2026-09-23 来源：互联网阅读次数：

发那科工业机器人配套本体线缆A05B-1222-D001，属于机身专用集成线路组件，广泛适配多系列中小型量产机型，承担伺服信号传输、动力传导与回路连通的基础作用。……

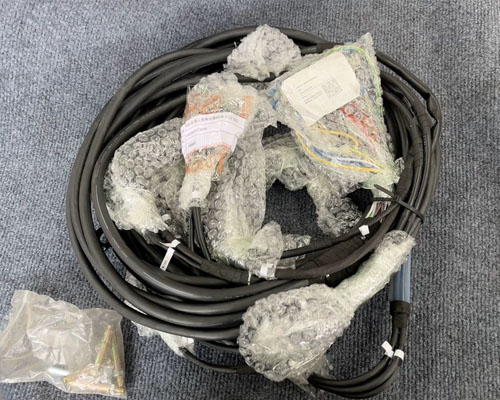

发那科工业机器人配套本体线缆A05B-1222-D001，属于机身专用集成线路组件，广泛适配多系列中小型量产机型，承担伺服信号传输、动力传导与回路连通的基础作用。该段线缆贴合机身外侧走线，跟随轴体摆动、弯折、扭转持续形变，是整机损耗频次较高的易损配件。现场生产过程中，线缆断线故障不会直接呈现为线路断开，多表现为信号断续、设备随机报错、轴体动作卡顿等软性问题，常规检修难以快速定位故障点位。针对性的专项发那科机器人维修工作，需要结合该型号线缆的布设特点与劳损规律开展，改善设备反复异常的运行状态。

A05B-1222-D001本体线缆的结构布局，决定其独有劳损与断线特征，也为现场发那科机器人维修工作带来一定难度。线缆集成多组信号线与动力线芯，外层防护胶皮搭配柔性抗拉结构，适配机器人常态化动态运动。线缆固定点位集中在关节过渡区域，设备每次姿态切换都会让线路产生弯折形变，长期循环作业下，线芯疲劳损伤会从内部逐步蔓延，外层护套依旧保持完整外观。这类隐性断线问题无法通过肉眼观察识别，多数运维人员仅排查表层破损位置，忽略内部线芯衰劳损点，造成维修工作处理不全面，故障问题持续残留。

车间生产环境与设备作业工况，会加速A05B-1222-D001线缆的老化断线进程，是发那科机器人维修工作需要参考的核心诱因。量产工位长期存在设备启停震动、温度交替变化、粉尘油污堆积等工况条件，油污会慢慢渗透线缆表层防护结构，弱化胶皮柔韧性能，让线缆材质逐步硬化、脆化。关节区域的持续弯折叠加材质硬化，会提升内部线芯断裂概率，出现单组或多组线芯断续导通情况，引发设备信号不稳、轴体伺服响应异常等一系列衍生故障，增加现场维修的排查难度。

日常运维中的不规范操作，也会加剧该型号本体线缆的损伤积累，影响维修工作的落地效果。设备调试、人工拖拽示教、工装更换过程中，线缆偶尔受到外力拉扯、挤压与磕碰，瞬时外力会造成内部线芯隐性断裂。后期生产运行中，断裂线芯会随设备震动出现接触通断交替的状态，故障呈现间歇性发作特点。这类人为劳损形成的断线隐患，没有固定发作规律，空载测试难以复现故障现象，需要依托专项检测手段配合维修作业。

适配A05B-1222-D001线缆特性的排查方式，需要区别于普通线路检修流程，贴合专项维修需求。先记录设备当前报错代码与故障触发场景，区分线路故障与伺服参数异常的表象差异，排除电气参数漂移带来的干扰因素。逐步松动线缆固定卡扣与防护外壳，舒展关节弯折区域的线路，分段开展导通检测与绝缘测试，比对不同区段线路的导通状态，筛选出线芯断续、阻值异常的劳损区段。重点复核高频弯折位置、固定受力点位、油污堆积区域，锁定真实故障点位，为后续发那科机器人维修作业提供依据。

确定故障区段后开展的线缆维修作业，注重线路适配性与长效运行稳定性。针对局部线芯断裂的线缆构件，按照工业线路焊接标准处理断线点位，对线芯做剥离、清洁、对接焊接与绝缘包裹处理，保证线路导通状态贴合原厂标准。损伤范围偏大、多区段出现劳损的线缆，直接更换同型号全新配件，规避局部修复后再次出现劳损断线的问题。完成线路对接或更换后，规整线缆走线轨迹，调整关节活动区域的线路松弛余量，规避极限姿态下的线路拉扯与硬性弯折。

线缆防护优化是发那科机器人维修工作的重要配套环节，可延缓后期线路老化劳损速度。清理线路布设区域的油污、粉尘堆积物，减少腐蚀介质对线缆表层的持续侵蚀，在线路弯折接触位置加装柔性防护垫层，降低摩擦损耗。紧固全线固定卡扣，修正偏移、松动的固定结构，避免设备运动过程中线缆移位、错位挤压。优化后的走线布局，能够适配机器人常规运动姿态，减少线路形变压力，提升本体线缆的长期使用周期，降低同类故障复发概率。

维修完成后的工况测试，用于核验线路修复效果与设备运行状态。完成线路装配与防护优化后，低速手动遍历各轴运动行程，观察线缆弯折、舒展状态，排查线路挤压、干涉等问题。开展长时间空载循环运行，复刻日常调试、量产作业的各类姿态，监测设备信号传输状态与系统日志，观察间歇性报错现象是否改善。搭配常规工件开展带载试运行，验证设备轴体动作、伺服响应的运行表现，让设备回归稳定的量产作业状态。
