发那科机器人R-2000iC本体电缆接地故障维修

时间：2026-10-10 来源：互联网阅读次数：

发那科R-2000iC多用于点焊、物料转运、工件上下料等重载工位，机器人本体电缆跟随臂架持续摆动，线缆外层护套长期承受弯折、摩擦与金属碎屑侵蚀，容易出现绝缘层破损，进而引发电缆接地故障。……

发那科R-2000iC多用于点焊、物料转运、工件上下料等重载工位，机器人本体电缆跟随臂架持续摆动，线缆外层护套长期承受弯折、摩擦与金属碎屑侵蚀，容易出现绝缘层破损，进而引发电缆接地故障。这类故障存在明显的隐蔽特征，部分场景下设备重启后可以短暂恢复运行，在臂体转动至特定角度时故障再次触发，间断性的报错会打乱车间生产节奏。接地故障不同于普通断线，故障点会随机械姿态发生变化，常规静态检测手段很难锁定破损位置，发那科机器人维修工作需要依托绝缘检测、姿态联动测试，逐步缩小故障范围，再开展对应的维修处置。

故障排查的前期阶段，优先做好设备安全隔离，再采集故障相关信息。将机器人移动至便于检修的姿态，切断控制柜总电源，等待内部电容释放残余电量。记录故障触发时的臂体姿态、负载大小以及报警代码，观察故障是否仅在特定运动角度出现。区分是持续接地告警还是间歇性触发，持续告警一般代表线缆存在稳定破损点，间歇式告警大多为绝缘层局部磨损，线缆弯折时破损处接触机体金属外壳形成接地回路。查看控制柜内部的故障日志，确认系统给出的回路提示，判断故障归属于动力电缆还是信号电缆支路，缩小排查的目标范围。

发那科机器人维修开展绝缘性能检测前，断开本体电缆与控制柜之间的连接端子，避免后端板卡、驱动器干扰测量读数。使用检测仪器测量电缆各芯线对屏蔽层、对机器人金属本体之间的绝缘数值，对比设备常规参考区间，识别绝缘性能下降的线路。分段移动机械臂，在多个不同姿态下重复测量，观察绝缘数值的波动情况，数值随姿态变化产生明显跌落，代表破损位置就在运动弯折频繁的区域。R-2000iC臂体关节位置的线缆弯折幅度最大，护套磨损概率高于其他位置，需要将这些点位作为重点检查区域。

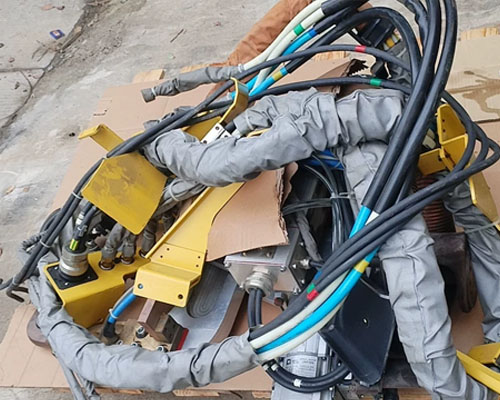

找到绝缘劣化对应的电缆支路后，拆解机器人外部护罩，观察线缆护套外观状态。金属粉尘、焊接飞溅会持续侵蚀线缆外层，细小裂纹肉眼不易察觉，弯折之后内部导体与机壳触碰，形成接地通路。检查线缆固定卡扣，卡扣松动会让线缆在臂体摆动时来回摩擦机体棱角，加速护套破损。如果破损区域范围较小，可评估现场工况判断是否做局部处理，大面积绝缘老化则需要更换整段本体电缆。更换电缆时，理顺线缆走向，预留合适的弯折余量，重新固定管线卡扣，避免臂体运动过程中线缆受到拉扯挤压，降低新线缆短期内再次磨损的可能性。

线缆更换或是局部处理完成之后，再次复测绝缘指标，确认接地现象消失，再恢复接线端子的连接。核对屏蔽层的接地接线方式，屏蔽线处理不当会引入干扰信号，诱发新的系统告警，按照机型规范完成屏蔽端的接线作业。检查柜体内部接线端子，清理端子位置附着的粉尘与金属碎屑，减少杂质带来的二次绝缘隐患。

接线复原完毕，开展多阶段的设备功能验证。上电清除历史报警记录，采用低速模式驱动各轴单独运动，在不同姿态下持续监测绝缘状态，留意接地告警是否再次弹出。单轴测试没有异常，运行简易程序遍历臂体常规运动区间，完成空载循环测试。空载运行稳定后，挂载工位常用负载，模拟现场作业路径长时间循环运转，持续观察系统报警信息，确认接地故障不再复现。

发那科机器人维修形成的资料统一归入设备运维档案，把故障发生的工况、绝缘检测数据还有线缆整改方案做好登记。车间运维人员可以依托本次故障案例，加深对线缆绝缘类隐患的识别能力，在日常巡检环节多留意臂体活动区域线缆护套状态。R-2000iC本体电缆长期处在反复摆动的工况，线缆绝缘老化是渐进过程，及时捕捉护套磨损的早期迹象，能够减少突发停机带来的产线扰动，维持工位连续作业节奏。
