发那科机器人M-20iA本体电缆接地故障维修

时间：2026-10-24 来源：互联网阅读次数：

本体电缆接地故障和断线故障不一样，断线是回路开路，接地是导体和机壳之间出现不应有的导电通路。……

本体电缆接地故障和断线故障不一样，断线是回路开路，接地是导体和机壳之间出现不应有的导电通路。M-20iA本体电缆接地故障，多表现为绝缘破损后导体接触到机架，触发漏电保护、接地报警，故障带有偶发性和姿态关联性，机械臂转到特定角度报警弹出，离开该角度又恢复，这种隐蔽特征让定位变得困难。发那科机器人维修工作从现象判断切入，用分区段绝缘测量定位接地位置，处理绝缘破损，复测验证，减少盲目排查。

先判断接地故障的现象特征。接地故障的报警多与漏电、接地相关，机械臂动作时报警，静置时恢复，提示接地位置随关节运动发生变化。发那科机器人维修仔细观察报警触发时机，记录触发角度和动作，为定位提供参考。检查设备是否有漏电现象，外壳带电、麻手多与接地异常相关。结合报警日志，查看接地报警对应的回路。现象判断确认接地故障方向，再进入测量定位环节，现象特征记录准确，后续定位的针对性更强。

分区段绝缘测量，锁定接地的大致范围。断开电缆两端接头，使用绝缘测量仪器，分组检测各芯线对机壳的绝缘状态。单芯线绝缘数值明显偏低，代表该段存在接地隐患。沿电缆走向分段测量，逐段缩小范围，绝缘数值异常变化的位置，就是接地点所在区段。动力线和信号线分开测量，屏蔽层接地状态一并检查，屏蔽层破损接触机壳也会造成接地异常。分区段测量把接地范围压缩到具体线缆段，为姿态复现定位提供依据，这类维修从测量数据入手，减少目视盲区的遗漏。

姿态复现定位，锁定接地点的具体位置。接地故障随关节运动变化，通过姿态复现找到接地点。保持绝缘测量仪器连接，缓慢驱动关节转动，遍历报警触发的角度区间，观察绝缘数值变化，数值骤降的位置就是接地点。重复多次动作，确认接地点稳定复现。结合线缆走向，发那科机器人维修检查接地点附近的护套状态，护套破损、磨损位置和接地点对应。姿态复现定位到位，接地点明确，后续修复才有针对性，隐蔽的接地问题往往需要反复测试才能锁定维修位置。

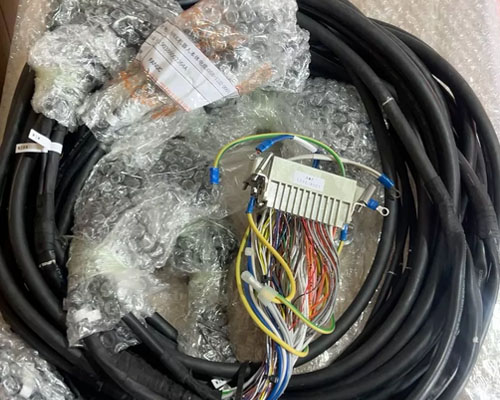

绝缘破损处理，恢复绝缘性能。处理接地点附近的绝缘破损，剥除破损区域的老化外皮，清理导体表面毛刺，重新包裹绝缘防护材料，分层包扎确保绝缘强度。破损范围较大、多处破损的，评估整根电缆更换。处理时同步排查接地成因，护套磨损点调整管线卡扣，预留活动余量，防止关节极限角度持续磨损。破损处理到位，绝缘性能恢复，成因排查到位，接地故障才不易复现。

复测与验证，确认故障排除。发那科机器人维修后再次测量绝缘参数，绝缘数值恢复到正常区间，确认没有残留的接地隐患。分段复测各芯线绝缘，确认全部正常。插接接头，固定线缆两端，检查接头不受额外拉力。接通电源，执行系统上电自检，查看报警信息是否清除。手动低速模式，各轴往复运转，遍历此前故障触发的姿态，持续观察报警信息，确认接地报警不复发。发那科M-20iA本体电缆接地故障维修，从现象判断切入，用分区段绝缘测量和姿态复现定位接地点，处理绝缘破损并排查成因，复测验证恢复绝缘性能，减少接地故障带来的停机等待。
