发那科焊接机器人二元混合气体节气装置

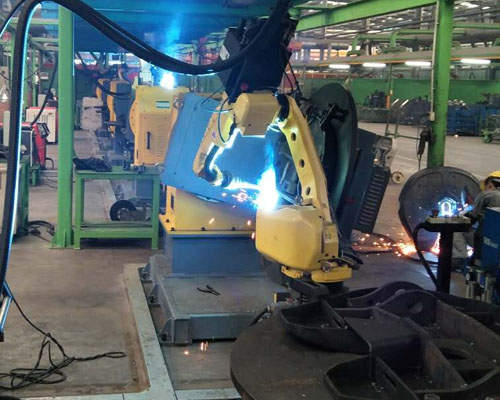

自动化焊装产线内，发那科弧焊机器人凭借稳定的电弧控制与多角度轨迹复刻能力，大量承接汽车结构件、工程机械板材、精密五金件的连续熔合作业。二元混合气体是这类焊接工序不可或缺的防护介质，依靠惰性气体与活性气体搭配形成均匀气层，阻隔空气内部氧氮元素侵入熔池，减少焊缝发黑、点状气孔、表层夹渣等缺陷，稳定成型后的焊缝力学性能。多数车间供气管路长期沿用调压阀固定流量输出模式，设备调试完成后不再随机器人施焊状态调整气量，整套供气体系无法匹配工件厚薄切换带来的电流变化。机器人完整作业流程包含多层填充、薄板盖面、点位移动、工装定位等待多个阶段，不同阶段熔池热输入、裸露面积差异明显，恒定气量输出会在低电流施焊、无电弧待机时段释放大量无防护作用的混合气，长期高节拍量产之下，耗材采购与气瓶更换的运营开支持续走高。WGFACS节气装置可适配发那科机器人二元混合气焊接工况，重构传统供气模式，实现混合气全程按需供给，节气率40%-60%。


二元混合气的合理供给体量，完全跟随焊接电流实时数值产生浮动，熔池高温氧化风险与电流强度形成对应关联。大电流参数多用于厚板坡口熔透、多层焊缝填充工序，电弧热输入量更大，熔池横向纵向延展范围同步拓宽，高温熔融金属冷却周期更长，需要足量混合气完整包裹焊接区域，持续维持密闭防护层阻断外界杂质。小电流参数适配薄板搭接、转角补焊、外观精细盖面工序，熔池体积偏小，热辐射覆盖范围有限，基础气量即可满足工艺防护标准，过量气流反而会持续冲刷熔池，打乱金属凝固节奏，造成焊缝纹路杂乱、薄板形变加剧。WGFACS节气装置完整贴合这一工艺运行规律，运行全程遵循电流大则多，电流小则少的线性调节逻辑，混合气输出体量始终匹配当下熔池真实防护需求。


整套装置无损适配全系列发那科弧焊机器人，现场加装无需改动机器人控制柜程序、焊机电弧参数与原有示教运动轨迹，仅串联在混合气分支管路，同步对接焊接回路信号线路即可完成适配调试，不会占用长时间产线停机改造窗口。设备内置独立信号采集单元，搭载多层电磁屏蔽结构过滤车间焊机、伺服电机运行产生的杂波干扰，毫秒级捕捉电流渐变、瞬时峰值、档位切换等细微工况变化，同步传输至内置控制单元完成解析运算。控制单元内部存储适配碳钢、不锈钢、铝合金多种母材的工艺曲线，读取实时电流数值后快速换算对应最优流量，驱动内部高精度比例阀完成无级平滑开度调整，全程不存在档位跳转带来的气流冲击，电弧燃烧状态不会出现晃动偏移，焊缝成型一致性能够维持原有工艺验收标准，信号采集链路不占用机器人原有通讯通道，新旧系统并行运行不会产生信号冲突。

恒定供气模式下的混合气损耗分为两类清晰区间，一类集中在低电流精细施焊环节，另一类集中在电弧熄灭后的设备过渡待机时段。机器人完成单段焊缝熔合后，焊枪会进入轨迹切换、工装校正、工件输送等待阶段，这段时间不存在高温熔池，恒定供气系统依旧持续释放标准流量混合气，全程无任何防护作用。低电流精细施焊工序内部，多余气体无法对焊缝质量产生正向提升，仅会持续增加耗材消耗。WGFACS节气装置可以精准区分有效焊接与过渡待机状态，电弧熄灭、电流归零的瞬间自动下调气体流量至微正压标准，仅维持管路内部不出现空气倒灌，从时序层面削减碎片化无效耗气。单台机器人每日多次点位切换、工件上下料产生的间断耗气，经过长期累积会形成可观的耗材损耗，动态流量调节能够持续压缩这类无意义混合气排放。


不同母材厚度、接头形式的施焊流程，对二元混合气的供给体量存在差异化要求。厚板对接工序需要持续大电流保证熔深达标，熔池冷却阶段依旧具备较强氧化活性，足量混合气持续覆盖能够规避焊缝内部发黑、点状气孔缺陷。薄板搭接、单层盖面工序电流参数偏低，熔池稳定且热辐射范围有限，小幅气量即可构建完整防护层，多余气流逸散过程不会改善成型效果，只会增加混合气消耗总量。WGFACS节气装置的动态调节功能可以跟随工件工艺切换自动修正气量输出，每一段焊缝的供气规模都匹配对应工艺标准，同步兼顾焊接良品率与耗材管控需求。车间内同时加工多种规格工件时，机器人会自动切换焊接电流区间，节气装置无需人工重新设置参数，全程自主完成气量同步调整。


动态联动供气模式可以平衡工艺质量与耗材消耗两方面需求，恒定供气方案存在两类难以调和的短板。固定小流量供气在大电流厚板施焊阶段容易出现防护盲区，气幕覆盖不完整。固定大流量供气能够应对极限工况防护需求，但多数常规工序都会出现混合气冗余排放，长期量产之下耗材损耗规模持续扩大。WGFACS节气装置依托电流联动调节机制，大电流工况足额供气保障焊缝成型标准，小电流工况精准控气压缩耗材支出，从双向维度优化车间弧焊生产管控体系。车间管理人员无需在耗材成本与焊接品质之间做取舍，动态调节模式同步满足两类核心管控目标。


起弧与收弧阶段的供气时序优化，进一步提升整套装置的节气表现。传统供气方案采用固定时长预送气与后置延时供气，无论焊枪与工件间距远近，都会维持统一时长持续出气，间距较近时多余混合气直接逸散浪费。WGFACS节气装置跟随电流上升曲线匹配预送气时长，仅用必要时间排空喷嘴内部残留空气，电弧稳定燃烧后切换至对应工作流量。收弧阶段跟踪电流衰减速度调整供气关停节点，等待弧坑熔融金属完全冷却后再切断多余气量，缩短无意义后置供气时长，削减单段焊缝首尾环节的混合气损耗。短焊缝、间断点焊工况下，起收弧频次偏高，时序优化带来的节气效果会更加直观。


长期量产运行形成的稳定运行记录能够直观体现装置带来的耗材管控变化，搭载WGFACS节气装置的发那科弧焊工位，二元混合气综合消耗量出现稳定下降，气体资源利用效率得到明显提升。平滑可控的气量调节还能弱化不规则气流对熔池的扰动，焊缝纹路均匀平整，工件后续精加工、打磨工序的作业负荷同步降低，单次焊接成型合格率维持稳定区间，不会因加装调控设备出现工艺标准下滑。整套调控体系不会改变电弧燃烧热量、熔深区间与焊缝力学性能，产出工件完全契合行业通用焊接验收标准，适配精密零部件、工程机械结构件、新能源车架等多类自动化焊接场景。
