钢结构厂房、桥梁支架、工程机械主梁等基建构件生产中，H型钢是用量最大的标准型材，构件焊缝长、焊接行程远、腹板与翼板坡口形态差异明显，整体焊接耗材消耗远高于普通小件焊接。……

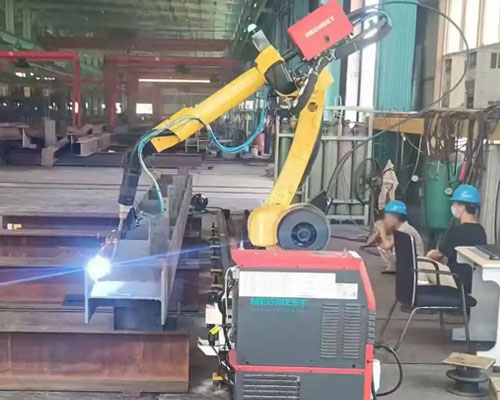

钢结构厂房、桥梁支架、工程机械主梁等基建构件生产中，H型钢是用量最大的标准型材，构件焊缝长、焊接行程远、腹板与翼板坡口形态差异明显，整体焊接耗材消耗远高于普通小件焊接。发那科焊接机器人搭载外置行走地轨，可完成H型钢长条焊缝连续无人化施焊，依托稳定的电弧自适应调节能力，适配长距离匀速焊接与坡口实时变化工况，保障整条长焊缝熔深统一、成型规整。钢结构产线大多长期沿用固定流量供气模式，长时连续焊接叠加频繁焊缝切换，保护气无效损耗持续累积，同时固定气量无法适配H型钢不同位置焊接电流变化，WGFACS节气设备针对性适配发那科机器人钢构焊接工况，解决长焊缝焊接供气不匹配与用气浪费问题，实现40%-60%的节气效果。

H型钢焊接分为腹板平焊、翼板角焊、转角衔接焊三类核心工位，不同位置坡口角度、熔池需求不同，发那科机器人会自主匹配差异化焊接电流，全程电流波动幅度大且切换频繁。腹板位置焊缝平直，行走速度稳定，焊接电流保持中等区间；翼板角焊需要加大熔深消除根部未熔合缺陷，电流持续拉高；型材转角位置需要减速过渡，电流同步回落稳住电弧状态。一成不变的固定供气无法跟上全程电流变化节奏，整条长焊缝要么气量过剩造成浪费，要么局部气量不足埋下气孔隐患，贴合实时电流动态调气，更契合H型钢批量焊接的实际生产需求。

WGFACS节气设备直接对接发那科机器人原生电弧信号，无需改动机器人焊接程序、地轨行走参数以及坡口焊接工艺，全程无感适配原有焊接流程。设备实时采集焊接运行电流数据，跟随电弧实时负荷自动调节输出气量，实现焊接保护气按需供给，全程遵循电流大则多，电流小则少的运行逻辑，让供气流量完全贴合长焊缝每一段位置的热输入与熔池防护需求，不用人工分段调节气路阀门，适配钢结构产线连续不间断的生产节奏。

H型钢腹板长直焊缝焊接时长占比最高，这条焊缝行走距离长、焊接速度均匀，机器人运行电流平稳适中，熔池形态规则且受热范围稳定。恒定供气模式全程保持大流量出气，整条长焊缝都会出现持续性气体富余，长距离焊接累计耗气量居高不下。节气设备识别平稳中等电流后，维持适中且稳定的供气流量，刚好覆盖平直焊缝熔池即可，减少长焊缝基础气量消耗，实现稳定节气效果。

翼板角接焊缝是H型钢焊接质量管控关键点，角焊坡口空间狭小，熔池热量集中且散热速度慢，机器人自动提升焊接电流保证根部完全熔透，大电流下高温金属暴露面积扩大，空气更容易从焊缝两侧缝隙侵入。固定气量无法匹配峰值电流带来的热负荷提升，气层覆盖存在侧边盲区，容易出现焊缝根部细微气孔，影响型钢整体结构承载力。设备检测到电流峰值信号后自动加大供气流量，加厚双侧防护气层，填满角焊坡口两侧防护空隙，守住关键焊缝的焊接质量。

型材转角换向位置属于焊接过渡区间，机器人行走速度放缓，电弧停留时间缩短，焊接电流同步降低，避免转角位置热量堆积出现板材变形。小电流状态下熔池快速冷却，不需要高强度气体防护，原有固定大流量气流会冲击转角处未完全凝固的焊道，造成焊缝纹路杂乱、局部焊瘤等外观瑕疵。节气设备同步跟随电流下降缩减气量，弱化气流冲击力度，让转角位置焊道过渡更加平滑。

长距离焊接过程中存在大量非焊接空程移动，发那科机器人搭载地轨完成一根H型钢焊接后，需要空载移动至下一条焊缝起点，或是工件换位、焊枪清渣复位，这段移动过程电弧完全熄灭，焊接区域无高温熔池，保护气不具备任何防护作用。钢结构单根工件焊接周期长，空程移动频次多、间隔时间久，传统气路持续出气，空程阶段无用耗气总量十分可观。设备可精准识别电弧熄灭信号，空载移动全程自动切断供气，杜绝长距离空走带来的持续性气体浪费。

钢结构焊接车间粉尘厚重，切割废渣、焊接烟尘长期漂浮在工位空间，辅助电控设备容易出现信号采集延迟、阀体卡顿等问题。WGFACS节气设备针对钢构恶劣生产环境做了防尘加固处理，信号采集端口密闭防护等级更高，阀体部件抗粉尘粘附能力更强，长期不间断长周期运行依旧可以保持气量调节响应速度，不会出现气量调节滞后、气流忽大忽小的问题，不会干扰发那科机器人稳定的电弧输出状态。

设备适配发那科全系弧焊机器人以及配套地轨行走机构，现场安装采用无损接驳方式，不改动原有控制柜线路、不调整成熟钢构焊接工艺参数，安装完成后即可自动联动运行。现场操作人员无需额外学习操作流程，设备全程自主感应电流、自主调节气量，完全匹配钢结构产线粗放、连续、高负荷的生产模式，不会增加现场人员日常操作负担。

H型钢自动化焊接既要保障长条焊缝力学性能达标，也要控制钢结构车间居高不下的保护气耗材成本。传统固定供气模式和发那科机器人自适应电流焊接逻辑不匹配，兼顾不了焊接质量与用气成本双重需求。搭载WGFACS节气设备后，供气系统完全跟随焊接实况动态变化，适配H型钢全位置焊缝差异化用气需求，在稳定各类焊缝焊接品质、减少工件返修的同时，有效降低整条钢构焊接产线月度用气成本，贴合钢结构制造行业降本增效的实际生产需求。
