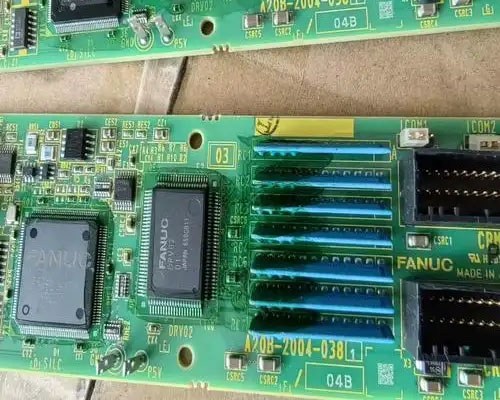

发那科工业机器人I/O板维修要点

时间：2026-07-09 来源：互联网阅读次数：

发那科机器人I/O板卡作为设备整机信号交互的核心载体，承担着设备逻辑对接、工位信号采集、外部执行器件联动的核心功能，贯穿机器人焊接、搬运、上下料、码垛等全工况作业流程。……

发那科机器人I/O板卡作为设备整机信号交互的核心载体，承担着设备逻辑对接、工位信号采集、外部执行器件联动的核心功能，贯穿机器人焊接、搬运、上下料、码垛等全工况作业流程。板卡集成多路输入输出通道，适配传感器检测、安全回路判定、气动元件动作、产线对接通讯等各类信号场景，板卡运行稳定性直接决定整条自动化工位的启停逻辑与生产连贯性。工业生产环境中，电气干扰、线路漏电、环境腐蚀、频繁信号冲击等因素，都会造成I/O通道失灵、板卡识别异常、信号抖动等问题。多数现场维修仅做通道屏蔽或直接更换板卡，忽视板卡损伤的本质诱因，导致同类故障反复出现。结合发那科I/O板卡的电路设计特性与工业现场损耗规律，针对性梳理核心发那科机器人维修要点，可实现故障精准修复，稳定设备长期运行状态。

信号通道频繁抖动、数值漂移是发那科I/O板最常见的软性故障，不存在明显元件烧毁痕迹，却会造成机器人工序误触发、信号误判、设备间歇停机。这类问题大多源于信号回路不稳定，而非板卡本体硬件损坏。工业工位中电磁阀、接触器频繁通断产生的电气干扰，会顺着共用线路串入低压信号回路，造成I/O端口采样信号波动。信号线长期拖拽、挤压导致绝缘层微损，线路对地绝缘阻值下降，轻微漏电会改变端口电压阈值，引发信号状态频繁切换。板卡端口焊接工艺受柜体温湿度变化影响，出现细微虚焊裂纹，信号传输连贯性缺失，同样会造成信号漂移。发那科机器人维修工作重点聚焦线路绝缘检测、干扰屏蔽处理和端口焊点加固，无需更换板卡即可恢复通道精度。

单路或多路I/O通道永久失效，通道无信号反馈、无法触发对应动作，属于端口电路实质性损耗故障。发那科I/O板每一路信号均配备独立的限流、稳压、采样电路，单通道损坏大多为瞬时过压、过流冲击导致。外部传感器接线误接高压、直流电源正负极错接、负载短路回流，都会瞬间击穿单通道保护电阻与稳压元件，造成通道永久性断路或短路。这类故障具备明显的局部性特征，损坏范围集中在对应通道周边电路，不会影响板卡其他正常通道。维修过程无需整体更换板卡，通过点位测量定位损坏的贴片元件，单独更换失效器件并重新加固线路，即可恢复单通道正常使用功能，大幅降低配件更换成本。

控制柜无法识别I/O板硬件、整机上电无信号响应，属于板卡通讯与供电链路故障，和单通道损坏存在本质区别。该故障出现时，机器人系统无法读取板卡型号、通道配置，整机外部信号交互功能完全失效。故障根源集中在板卡供电回路、背板对接触点及板载通讯芯片。设备长期震动造成板卡固定松动，金手指与背板插槽接触不实，供电与通讯链路中断；柜体积尘吸潮导致金手指氧化、插槽导电性能下降；板卡供电回路滤波元件老化，供电纹波过大造成通讯芯片工作异常。处理这类故障以物理清洁、接触修复、供电检测为主，通过打磨氧化触点、清理插槽污渍、加固板卡固定位置、检测供电电压稳定性，即可解决板卡不识别问题。

板卡受潮腐蚀引发的批量通道异常，是潮湿车间、冷却工位的专属高发故障。控制柜密封性能下降后，水汽与细微粉尘混合附着在板卡表层，长期积聚在芯片引脚、线路铜箔、焊点位置，形成导电污渍层。设备通电运行时，污渍引发微漏电现象，造成多通道信号错乱、端口短路、回路保护触发，严重时会出现线路缓慢碳化，引发连片电路损伤。这类故障具备渐进式损耗特点，初期仅为个别通道异常，后期逐步扩散至整块板卡功能瘫痪。维修需对板卡进行全角度清洁除污，彻底清除线路表面腐蚀污渍，对清洗后的板卡做绝缘防护处理，修复轻微碳化线路，同时整改柜体密封结构，阻断水汽粉尘持续侵入。

高温工况引发的板卡性能衰减，容易被现场发那科机器人维修人员忽略，长期连续量产工位该问题尤为突出。控制柜散热不畅、周边设备热辐射过高，会让I/O板长期处于超温运行状态，板载电容、信号芯片、稳压元件工作参数持续偏移。元件耐热性能下降后，信号采样精度降低、电压输出不稳，设备空载运行正常，带载连续工作一段时间后开始出现信号报错、通道失灵。此类故障无直观损坏痕迹，排查难度较高，维修不仅需要检测板卡元件状态，还要同步优化柜体散热条件，清理堵塞风道，规避持续高温带来的性能衰减。

发那科机器人维修后的校准与适配调整，是保障I/O板长期稳定运行的关键环节，也是区别于简单换件维修的核心要点。板卡修复或重装后，通道电压阈值、信号采样灵敏度会存在细微偏差，直接投入使用容易再次出现信号异常。需结合工位负载类型，逐路校准输入输出信号参数，匹配传感器、气动元件的工作电压与信号逻辑，修正因元件更换带来的参数偏移。同时梳理整机信号线路布局，将动力线路与信号线路分层排布，减少电气串扰，从工况层面规避后期故障复发。

区分故障诱因的属性，能够有效提升维修精准度，规避无效拆装与盲目换件。外部线路干扰、漏电、接线错误属于外源性故障，整改线路与工况即可解决；接触不良、受潮积尘属于环境结构性故障，通过清洁、密封、加固完成修复；元件老化、电路击穿属于硬件损耗故障，需针对性更换配件、修复电路。不同故障类型的处理方式互不通用，精准判定故障属性，可最大程度缩短设备停机时间。

完成全部发那科机器人维修、清洁、校准工作后，通过全工况运行验证板卡修复效果。静态状态下逐路检测通道通断、信号电压、绝缘性能，确保所有通道参数达标。设备空载连续启停运行，观测信号响应速度、状态切换精度，无抖动、无错报、无失联现象。模拟生产线满负荷工况持续作业，长时间运行过程中板卡无异常升温、无通道失效，设备逻辑动作连贯稳定，信号交互精准同步，可完全适配自动化产线连续生产需求。
