发那科机器人电源模块报警维修

时间：2026-06-30 来源：互联网阅读次数：

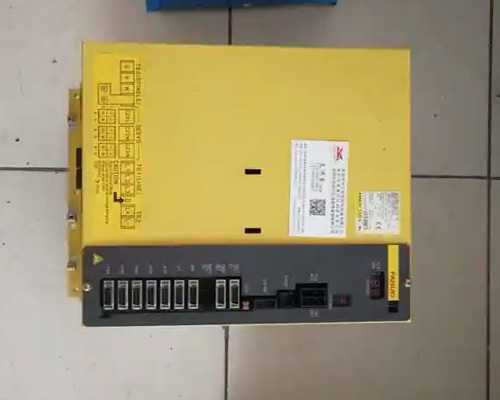

发那科机器人电源模块是整机电力转换与稳压输出的核心硬件，承担三相市电整流、电压稳压、回路滤波以及伺服系统供电适配的关键职能，为控制柜主控板、驱动单元、信号回路与外设组件提供标准工作电压。……

发那科机器人电源模块是整机电力转换与稳压输出的核心硬件，承担三相市电整流、电压稳压、回路滤波以及伺服系统供电适配的关键职能，为控制柜主控板、驱动单元、信号回路与外设组件提供标准工作电压。设备长期不间断量产作业中，电源模块持续处于高频通电工作状态，车间电网波动、散热条件不足、线路接触不良与元件自然老化等问题，都会打破供电系统运行平衡，触发设备系统报警。电源模块报警涵盖电压异常、功率器件故障、散热失效、回路过载等多种类型，故障表现分为偶发瞬时报错与持续性固定报错两类，不同故障形态的成因与发那科机器人维修方向存在明显区别，精准排查修复可快速恢复设备稳定供电状态。

外部供电环境异常是电源模块报警最常见的诱发因素，多数间歇性故障均源于电网与线路工况不稳定。工业车间多设备同步启停会造成电网负荷频繁变动，三相输入电压出现失衡、瞬时压降或电压峰值超标，超出电源模块额定工作区间，系统检测到供电参数异常后即刻触发保护报警。供电回路端子长期运行出现氧化锈蚀、螺丝松动、线缆压接不实，会造成输入输出电流不稳定，出现虚接断电、电流断续等问题。车间接地体系不规范、屏蔽线路破损，会引入电磁干扰，导致电源模块采样数据错乱，引发无规律假性报警，这类外部隐患若不及时处理，会持续加重模块内部元件损耗，逐步演变为硬性硬件故障。

散热工况不良会直接造成电源模块过热报警，大幅压缩硬件使用寿命。发那科电源模块集成高密度功率元件，工作过程会持续产生热量，依靠内置风扇与散热风道完成热交换。焊装、机加工车间产生的金属粉尘、油污颗粒会不断堆积在散热片、风扇叶片与风道内部，堵塞通风通道，降低散热效率。内置冷却风扇老化卡顿、转速衰减或停转，会彻底丧失主动散热能力，模块工作热量持续堆积，核心板体温度快速攀升，触发系统过热保护。长期高温运行状态下，模块内部电容、功率器件、电路板会加速老化，衍生出电压不稳、过流报错等连锁故障，大幅提升发那科机器人维修难度与成本。

模块内部元件性能衰减与硬件损伤，是固定持续性报警的核心根源。电源模块搭载的电解电容是高频损耗元件，长期通电发热会出现容量衰减、漏电加剧、鼓包击穿等问题，导致回路滤波失效、输出电压偏移，引发低压、高压类报警。IPM、IGBT等功率器件承担主要电流转换工作，遭遇电压冲击、瞬时过载时容易出现击穿损坏，造成主电路异常报错，设备无法正常上电运行。采样电阻、光耦、稳压芯片等精密元件老化偏移，会导致电压电流采样失真，系统误判供电故障，出现频繁误报警，影响设备正常生产节拍。

负载回路异常反向冲击电源模块，也是不可忽视的故障诱因。机器人伺服轴体卡顿、电机绝缘老化漏电、动力线缆短路破损，会造成瞬时负载电流激增，超出电源模块额定输出负荷，触发过流保护报警。外接信号线路短路、IO回路漏电、新增非标外设负载超标，会持续增加模块供电压力，导致电源模块长期超负荷运行，加速元件老化损坏。这类负载侧故障容易被误判为模块本体故障，维修过程需要做好故障区分，避免盲目更换模块造成资源浪费。

规范的前置排查流程是提升维修精准度的关键，可快速锁定故障源头、规避二次损伤。开展发那科机器人维修作业前必须彻底切断设备总电源，静置足够时长释放模块残余电荷，做好安全防护措施。通过示教器调取报警代码与故障触发记录，区分故障发生在上电自检阶段、空载运行阶段还是带载作业阶段，初步判定故障范畴。先完成外部工况排查，检测三相输入电压平衡度、线路紧固状态、接地性能与线缆完好性，清理风道粉尘杂质，检查散热风扇运行状态，排除外部环境与线路隐患后，再开展模块内部精细化检测维修。

针对外部工况与散热故障的维修，以工况优化、结构修复为主。对氧化松动的接线端子进行打磨清洁、紧固压实，更换破损老化的供电线缆，规整柜内线路布局，强化电磁屏蔽与接地结构，消除电压波动与信号干扰问题。全面清理电源模块散热风道与散热片深层积尘，更换卡顿失效的冷却风扇，重新涂抹适配散热硅脂，保障功率元件热量快速散出，恢复模块散热性能。完成整改后测试电网输入参数，确保三相电压均衡稳定，从外部层面杜绝假性报警与工况性故障。

模块内部硬件故障需要开展精细化元件级维修，精准修复损伤点位。借助专业检测仪器测量主电路功率器件通断状态，排查IGBT、IPM模块击穿损坏问题，更换同规格原厂功率元件。检测各路电解电容容量与漏电参数，替换鼓包、失效、容量衰减的电容配件，恢复回路滤波与稳压性能。校准偏移的采样电路参数，修复老化失效的光耦、稳压芯片，解决采样失真、参数错乱引发的误报警问题。对电路板烧蚀、线路断裂的点位进行补焊修复，保障电路导通稳定，恢复模块额定供电性能。

发那科机器人维修负载侧故障排的重点在于解除外部过载冲击，杜绝故障反复复发。逐轴检测伺服电机绝缘性能、动力线缆通断状态，排查短路、漏电、卡顿过载问题，修复损伤线路与机械结构。梳理控制柜外接负载设备，摘除超标非标负载，修复短路漏电的IO回路，确保电源模块输出负载处于额定标准范围内。彻底消除负载异常带来的瞬时过流、电流冲击，避免电源模块长期承受超额负荷，从负载端保护模块运行稳定性。

作业完成后，需开展多级调试校验，全面验证发那科机器人维修质量。设备上电完成系统自检，观察电源模块指示灯状态，确认无报警弹窗、电压输出参数达标。低速空载运行设备，监测各回路电压、电流波动状态，排查瞬时报错隐患。逐步提升负载开展模拟量产工况测试，长时间连续运行设备，观察模块温度、供电稳定性与负载适配状态，确认各类报警问题彻底消除。日常定期开展线路紧固、散热清洁、元件状态检测等养护工作，能够有效延缓电源模块老化速度，降低故障发生率，保障发那科机器人供电系统长期稳定运行。
