发那科机器人示教器花屏故障维修

时间：2026-06-25 来源：互联网阅读次数：

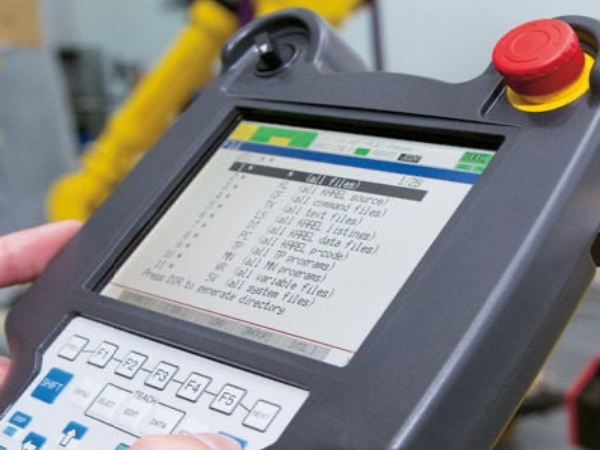

发那科机器人原装示教器承担程序编写、点位示教、参数修改与设备故障复位全部操作，屏幕显示稳定是机器人日常调试与量产运行的基础保障。……

发那科机器人原装示教器承担程序编写、点位示教、参数修改与设备故障复位全部操作，屏幕显示稳定是机器人日常调试与量产运行的基础保障。车间长期手持翻转、反复弯折通讯线缆、现场粉尘油雾侵蚀，都会破坏示教器内部显示信号传输，屏幕出现彩色竖条、色块错乱、画面重叠、全屏马赛克等花屏现象。故障出现后无法清晰读取设备运行参数与报警信息，直接阻断人机交互通道，依托画面表现针对性排查，能够高效完成发那科机器人维修工作。

发那科机器人维修人员可以直接依托花屏画面变化规律，快速划分三类故障类型，不用复杂仪器即可初步定位故障区间。第一种为固定位置花屏，屏幕出现不变的竖线、色块，无论如何转动、晃动示教器，异常显示区域始终保持不变。第二种为联动性花屏，手持弯折示教器连接线或者转动机身角度时，花屏程度随之加重或减轻，画面状态跟随机械动作同步变化。第三种为开机瞬时花屏，设备上电开机瞬间画面紊乱，进入系统运行界面后显示自动恢复正常，日常操作无明显异常。三种现象对应完全不同故障点位，直观区分可以大幅缩短检修时长。

设备外接一体式通讯线缆内部线芯断裂，是联动性花屏的主要诱因，也是现场发生率最高的故障点。示教器连接线集成供电线路与显示信号线，操作人员每日反复摆动、弯折手柄位置，线缆内部纤细显示信号线逐步疲劳断裂，外皮却保持完好无破损。线路处于时通时断的状态，角度变化就会造成信号瞬时中断，画面随即出现花屏。这类隐性断线无法肉眼辨别，常规外观检查很难发现问题，也是日常发那科机器人维修中容易误判的点位。

机身内部屏幕排线氧化松动，大多引发全域无规律花屏，不受外部线缆角度影响。示教器内部屏幕传输排线卡扣受设备持续震动出现松脱，车间湿气进入机身内部，排线金手指接触面慢慢氧化，信号传输阻抗持续升高。显示数据传输丢包严重，屏幕无法接收完整画面数据，呈现出杂乱无章的马赛克画面。设备静置冷却后氧化层暂时贴合，画面短暂恢复，设备升温震动后故障再次复发，故障存在明显间歇性。

屏幕侧边驱动芯片虚焊老化，直接造成固定条纹花屏，属于屏幕本体硬件损伤。液晶屏幕边缘搭载专用显示驱动IC，负责逐行传输画面信号，设备长期通电发热、冷热交替变化，芯片引脚出现脱焊虚焊。对应位置画面信号持续缺失，屏幕形成固定不动的竖条花屏，无论调试设备参数、更换外部线缆，都无法消除固定显示异常，必须针对性处理屏幕焊接点位才能解决问题。

示教器主板供电滤波电容衰减，会造成开机瞬间花屏，属于电源扰动引发的软性故障。主板显示回路供电依靠滤波电容稳定电压，电容容量衰减后，开机上电瞬间电压波动较大，画面供电不稳触发短时花屏。设备完成自检后电压回归稳定，画面恢复正常，日常运行不会再次出现显示异常。这类故障没有画面硬件损伤，单纯依靠供电异常干扰显示启动，无需更换屏幕配件即可修复。

车间现场电磁干扰叠加机身接地不良，会诱发随机性全域花屏，故障发作无固定规律。焊接车间焊机高频信号、周边变频设备电磁辐射，会干扰示教器微弱显示信号，信号受到干扰失真后画面紊乱。示教器接地线路老化、接地端子松动，无法有效泄放干扰杂波，电磁影响持续作用于显示回路，随机出现画面花屏。很多检修工作忽略接地检测，导致发那科机器人维修过后故障反复出现。

本次检修全程遵循先外后内、先无创后拆机的原则，最大程度保护示教器原厂密封结构，降低拆机带来的触控失灵、屏幕漏液次生问题。检修前断开示教器与控制柜连接插头，彻底切断供电电源，释放机身残留静电，避免静电击穿主板显示芯片。优先开展外部线缆替换、接地线路检测等无创操作，无创处理无效后，再平稳拆开设备外壳开展内部检修。

针对角度联动花屏故障，直接更换一体式通讯线缆，无需拆开示教器机身。选用同型号原装线缆完成对接锁紧，多角度弯折测试连接线，观察屏幕画面是否依旧出现紊乱。更换线缆后花屏彻底消失，说明故障完全集中在外接线缆，无需继续拆机，最简处理方式可以节约发那科机器人维修时间。

针对排线松动氧化引发的间歇性花屏，开盖清洁复位内部屏幕排线。平稳拆分示教器上下外壳，避免撬动过程挤压液晶面板造成不可逆损伤，拔下屏幕排线插头，使用专用触点清洁剂清理氧化金手指。重新精准插紧排线并锁死卡扣，消除震动带来的接触间隙，装配完成后通电测试，画面传输恢复完整即可装机。

针对驱动芯片虚焊导致的固定条纹花屏，开展精密补焊维修作业。借助恒温烙铁对屏幕侧边驱动IC引脚逐一补焊，修复脱焊焊点，补焊过程严格控制温度，防止高温烫坏液晶屏幕本体。补焊完成后冷却屏幕组件，通电查看固定条纹是否消除，画面显示均匀无残留色块即为修复合格。

针对主板电容老化造成的开机花屏，更换失效滤波电容稳定显示供电。拆开示教器主板，检测显示回路周边贴片电容参数，更换容量衰减、内阻异常的滤波电容，平稳主板上电瞬间电压。复测主板显示供电电压，保证电压输出平稳无波动，彻底解决上电电压扰动带来的短时花屏问题。

针对电磁干扰与接地不良问题，整改设备接地线路并做好信号屏蔽。重新压接示教器接地线缆，打磨控制柜接地端子氧化接触面，保证接地回路导通良好。整理现场线缆布局，将示教器信号线与动力高压线分开排布，减少高频电磁信号耦合干扰，从环境层面规避随机花屏故障。

发那科机器人维修工序结束后，进行长时间震动模拟老化测试。手持示教器反复多角度弯折线缆、摆动机身，连续四小时不间断观察屏幕显示状态，全程无条纹、无色块、无画面错位，触控与按键功能同步正常，判定故障彻底修复。日常运维减少线缆暴力弯折，定期检查接地线路状态，保持机身接口干燥清洁，可以有效延缓显示类故障发生，减少后续停机维修频次。
