发那科FANUC机器人主板维修方法

时间：2025-12-12 来源：互联网阅读次数：

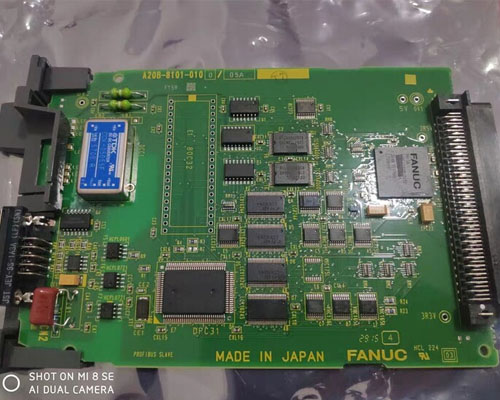

发那科FANUC机器人主板作为控制系统核心中枢，集成信号处理、程序存储、指令传输等关键功能，其稳定性直接决定机器人的作业精度与运行连续性。工业场景中，主板长期处于高频次信号处理、持续通电状态，受环境粉尘、电压波动、元件老化等影响……

发那科FANUC机器人主板作为控制系统核心中枢，集成信号处理、程序存储、指令传输等关键功能，其稳定性直接决定机器人的作业精度与运行连续性。工业场景中，主板长期处于高频次信号处理、持续通电状态，受环境粉尘、电压波动、元件老化等影响，故障发生率较高，常见表现为启动异常、通讯中断、动作失控或报错停机，诱因多为电容鼓包、芯片烧毁、接口氧化、程序丢失等。这些故障不仅导致生产中断，还可能扩大损坏范围，因此发那科机器人维修需以“安全防护为前提、精准定位为核心、规范操作为保障”，避免二次损坏，确保维修后电气性能与系统兼容性恢复正常。

维修前需建立完善的安全防护体系。主板精密元件对静电敏感，全程需佩戴接地有效的防静电手环，维修台铺设专用防静电垫，所有工具经防静电处理，严禁使用普通金属工具。断开总电源后，需等待主板电容完全放电，再准备防静电螺丝刀、万用表、可调温热风枪、高纯度焊锡丝、助焊剂、无尘布与无水酒精，复杂故障可搭配频率计或专用检测工装。拆卸前详细记录线缆连接方式，标注接口序号与朝向并拍摄照片，避免复位时接线错误。

故障定位遵循“先易后难、先外观后仪器”原则。先用低压压缩气枪清理主板灰尘，压力调至适中，保持安全距离避免损伤元件。灰尘清理后目视观察：电源滤波区电容若鼓包、凸起或有电解液渗出，多为老化失效；核心元件表面烧焦、引脚氧化脱落，可能是过载烧毁；接口针脚弯曲、锈蚀或焊盘虚焊、裂纹，易引发接触不良。结合示教器报错信息进一步锁定，如“通讯中断”指向通讯芯片或接口电路，启动无报错需排查电源、时钟或存储芯片。

初步研判后用专业仪器精准检测。万用表测量关键电压点，偏差超出合理区间需查电源模块或滤波电容；检测电容容量，与标称值偏差过大则需更换；测量芯片引脚通断，判断是否击穿或开路。复杂故障可用频率计测试晶振频率，确保在标准波动范围；专用检测工装可快速定位烧毁芯片或虚焊模块，提升排查效率。

针对不同故障采取针对性发那科机器人维修方案。电容鼓包维修时，先测电压确认无残留电荷，热风枪调至适配温度，搭配小型喷嘴取下旧电容，清理焊盘氧化层后，更换同规格新电容并焊接，完成后用无水酒精清洁残留助焊剂。芯片烧毁需确认型号与安装方向，热风枪均匀加热取下烧毁芯片，清理焊盘残留焊锡，精准焊接新芯片，复测引脚通断状态确保无短路。

接口氧化或通讯故障，用蘸无水酒精的无尘布轻擦针脚去除氧化层，轻微弯曲的针脚用镊子矫正，断裂则更换接口座，针脚处涂抹少量导电膏增强导电性，按标记连接线缆确保贴合无松动。金手指氧化用橡皮擦清洁，吹净碎屑后重新插入插槽，通电测试通讯稳定性。

主板无法启动需从电源与程序双维度排查。电源方面检查保险丝，熔断后更换同规格配件，检测整流桥、电源芯片是否短路，确保输出电压稳定。程序方面先备份残留数据，重新写入官方系统程序，存储芯片物理损坏则更换后灌装固件并校准参数，同时检查相关接口连接状态。

发那科机器人维修后分三步测试验证。静态检测关键电压点与短路情况；通电测试示教器显示、主板指示灯状态及运行温度；功能核验机器人各轴动作、程序运行及通讯稳定性，确认参数与程序无丢失。

日常维护可降低故障发生率。定期用低压压缩气枪清理主板灰尘，检查散热风扇运行状态；每月检查线缆连接松紧度，记录异常报错；每季度备份系统参数与用户程序。保持控制柜干燥，控制环境湿度，高粉尘、高湿度场景加装防护装置，远离不良环境因素。

维修时需遵守关键注意事项：使用专用防静电工具，更换配件保证规格一致，核心部件更换前完整备份数据，全程做好防静电措施。复杂核心故障建议联系专业服务商，避免扩大故障范围。

发那科FANUC机器人主板维修核心在于精准定位与规范操作，各环节需严谨细致。选用优质兼容配件，遵循安全操作规范，配合科学日常维护，可保障发那科机器人维修质量与机器人长期稳定运行，减少生产中断损失。
