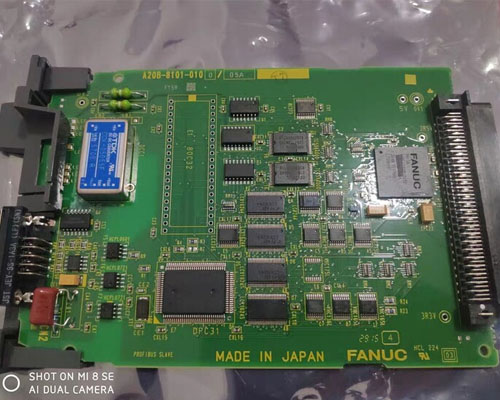

FANUC发那科机器人主板芯片损坏维修

FANUC发那科机器人作为工业自动化领域的标杆装备，广泛应用于汽车制造、精密加工、电子装配等高端场景，主板作为机器人控制系统的“核心中枢”，集成了各类功能芯片，承担着指令解析、数据运算、信号传输、系统管控的关键职能，直接决定机器人的运行稳定性、动作精度与响应速度。发那科机器人主板芯片种类繁多、分工明确，涵盖主控芯片、通讯芯片、电源管理芯片、信号采集芯片等，均采用发那科专属定制规格，与主板电路布局精准适配，区别于普通工业主板芯片，其对运行稳定性、抗干扰能力要求极高。长期在高负荷、高频启停、电磁干扰、粉尘环境下运行，或因供电异常、静电冲击、元件老化，极易出现芯片烧毁、脱焊、性能衰减等损坏故障，此类故障会直接导致机器人无法开机、示教器无显示、指令无法执行，甚至引发主板整体短路，造成严重经济损失，因此掌握规范、精准的芯片损坏维修方法至关重要。


FANUC发那科机器人主板芯片损坏的故障多呈现显性特征，故障发生后会立即影响机器人正常运行，通过现场现象与示教器反馈，可快速判断芯片损坏的大致范围，无需盲目检测。最常见的显性故障表现有四类：一是机器人无法开机，主板电源指示灯不亮，且无任何启动声音，多为主板电源管理芯片损坏，导致供电回路无法导通；二是开机后示教器无显示、屏幕黑屏，且主板无报警提示，大概率是主控芯片或显示驱动芯片烧毁；三是机器人可正常启动，但无法接收、执行控制指令，示教器显示“指令传输失败”，多为通讯芯片损坏或信号解析芯片故障；四是机器人运行中频繁报警、动作紊乱，且故障代码固定，排除外围部件故障后，需重点检查对应功能芯片，多为芯片性能衰减或引脚脱焊导致。


主板芯片维修的核心前提是做好专项安全防护与前期准备，发那科机器人主板芯片精密且集成度极高，轻微操作不当就可能导致芯片二次损坏、主板电路烧毁，同时需严格保护主板上的原有程序与参数，避免丢失或紊乱。发那科机器人维修前需彻底切断机器人总电源、主板专属供电回路，关闭上级断路器，等待内部电容完全放电，放电时间严格控制在20分钟以上，严禁未放电状态下触碰主板、芯片引脚或任何接口，防止残余电荷引发触电或芯片击穿。


维修区域需保持清洁、干燥，远离强电磁干扰、粉尘及腐蚀性物质，摆放防静电工作台，维修人员全程佩戴防静电腕带、绝缘手套及防护眼镜，避免静电、手上汗液腐蚀芯片或主板电路。准备好专用发那科机器人维修工具与配件，包括发那科机器人主板专用拆解工具、恒温热风枪、高精度万用表、示波器、芯片焊接台，以及与主板型号完全匹配的发那科原厂芯片。拆解前，用相机完整拍摄主板的安装位置、接线方式、芯片布局，记录各接口线缆的对应关系，同时通过机器人控制器备份主板程序与参数，避免维修后程序丢失。


前期准备就绪后，进入主板拆解与芯片定位环节，操作需精准、轻柔，严格遵循发那科设备拆解规范，重点避免损坏主板电路与周边精密元件。先拆除机器人控制柜的面板螺丝，打开控制柜后，找到主板安装位置，逐一断开主板与主控制器、伺服系统、传感器、示教器的连接线缆，拆解线缆时动作轻柔，避免用力拉扯，防止接口引脚弯曲、断裂，同时做好线缆标记，对应记录每个线缆的接口位置。随后拧下主板的固定螺丝，轻轻取出主板，放置在防静电工作台上，用防静电膜覆盖主板表面，仅露出需要检测、更换的芯片区域。


主板取出后，先进行外观检测，快速定位明显损坏的芯片，这是提升发那科机器人维修效率的关键步骤。先用压缩空气轻轻吹扫主板表面，去除粉尘、杂质，再用无水乙醇蘸取棉签，轻轻擦拭主板表面及芯片引脚，去除表面的氧化层、污渍，擦拭过程中动作轻柔，避免清洁剂渗入芯片与主板的焊接缝隙，防止电路短路。随后重点观察各类芯片的外观状态，若芯片表面发黑、烧焦、开裂，或引脚出现氧化、脱落、脱焊，可初步判定为芯片损坏；若芯片无明显外观损坏，但对应故障现象明确，需借助万用表、示波器进一步检测确认。

外观检测完成后，借助专业仪器进行精准检测，锁定所有损坏芯片，杜绝隐性故障遗漏。先用万用表测量芯片的电源引脚电压，对比发那科主板芯片标准电压值，若电压为0或偏差超过±5%，且排除供电回路故障后，说明芯片已损坏；再用示波器检测芯片的输入、输出信号波形，若波形无波动、波动异常或无信号输出，说明芯片内部电路损坏，无法正常实现信号解析、传输功能。针对主控芯片、通讯芯片等核心芯片，需用芯片测试座进行全面性能检测，确认芯片的运算、传输功能是否正常，若检测结果不符合标准，立即标记为损坏芯片，准备更换。


芯片确认损坏后，进入芯片更换环节，这是发那科机器人维修的核心步骤，操作精度直接决定维修质量，需严格把控焊接温度与流程。更换前，先调整恒温热风枪温度，根据芯片封装规格设定合适温度，同时调整风速，避免风速过大吹落周边完好芯片。用热风枪对准损坏芯片的引脚，均匀加热，待引脚焊锡完全熔化后，用专用镊子轻轻取出损坏芯片，取出过程中保持芯片水平，避免损坏主板焊接焊盘。


取出损坏芯片后，用烙铁清理主板焊盘上的残留焊锡，确保焊盘平整、无毛刺、无短路，清理完成后，用无水乙醇擦拭焊盘，去除残留焊锡渣与污渍，待焊盘完全干燥后，开始安装新芯片。将发那科原厂新芯片精准对准焊盘，确保芯片引脚与焊盘一一对应，无偏移、错位，用镊子轻轻按压芯片，使芯片引脚与焊盘紧密贴合，随后用热风枪均匀加热芯片引脚，待焊锡完全熔化、引脚与焊盘充分焊接后，停止加热，让芯片自然冷却至室温，冷却过程中严禁触碰芯片，防止芯片移位或损坏。


所有损坏芯片更换完成后，进行焊接质量检测与主板复位装配，确保焊接牢固、无故障隐患。用万用表检测新芯片引脚的导通性，确认无虚焊、假焊、短路现象；用放大镜观察芯片引脚焊接处，确保焊锡圆润饱满、引脚无氧化。检测合格后，按照拆解的反向顺序，将主板重新安装到控制柜内，拧紧固定螺丝，逐一连接各接口线缆，确保线缆对应正确、连接牢固，无接反、松动情况，装配过程中避免主板与控制柜内壁碰撞、摩擦，防止主板电路损坏。


主板装配完成后，进入系统复位调试环节，这是确保维修合格、机器人正常运行的关键，重点实现程序恢复、参数校准与功能测试。首先接通电源，启动机器人，观察主板电源指示灯、运行指示灯是否正常亮起，示教器是否能正常显示，若无异常，通过控制器导入之前备份的主板程序与参数，恢复机器人原有设置。随后进行系统复位，进入发那科机器人控制系统界面，执行主板自检程序，检测各芯片功能、信号传输是否正常，排查是否存在隐性故障。


自检合格后，进行空载调试，启动机器人，让机械臂执行简单的启停、转动动作，观察机器人动作响应速度、精度是否正常，示教器是否有异常报警信息；同时检测主板各接口的信号传输情况，确保指令执行顺畅、数据运算准确。空载调试无异常后，进行负载调试，模拟实际生产工况，让机器人执行复杂作业动作，监测主板运行状态、芯片温度，运行30分钟后，芯片温度不应超过60℃，无异常发热、异味现象，连续运行1-2小时无任何故障，即可确认发那科机器人维修合格，投入正常生产。


主板芯片的全周期运维的是降低损坏故障发生率、延长主板使用寿命的关键，需结合发那科机器人的运行工况，制定专项维护计划。每季度对主板进行一次全面清洁，用压缩空气吹扫主板表面及控制柜散热孔，去除粉尘、杂质，避免粉尘堆积引发芯片短路；每半年检测一次主板核心芯片的性能，用万用表测量芯片引脚电压，提前更换老化、性能衰减的芯片，做到防患于未然。


优化主板运行环境，控制控制柜内温湿度，避免高温、高湿环境，高温会加速芯片老化，高湿会导致电路氧化，必要时加装柜内散热、防潮设备；避免机器人频繁急停、重载运行，减少电气冲击对芯片的损坏；稳定供电环境，加装稳压装置，避免电网波动、电压骤升骤降损坏电源管理芯片；建立完善的维修台账，记录芯片损坏故障现象、维修步骤、更换的芯片型号及调试结果，便于后续跟踪维护，精准掌握主板运行状态，保障FANUC发那科机器人长期稳定运行。
