FANUC发那科机器人R-2000iC电源模块维修

时间：2026-01-31 来源：互联网阅读次数：

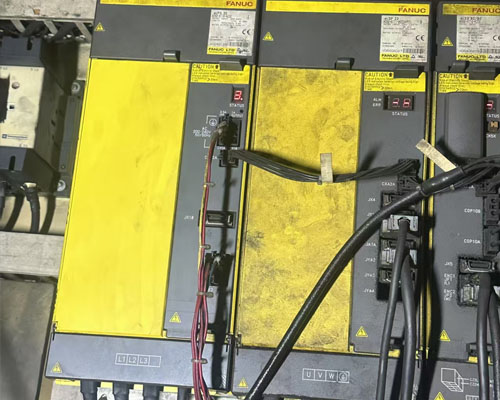

FANUC R-2000iC作为中大型通用工业机器人，广泛应用于汽车车身焊接、机床上下料及重型搬运等高负载场景。其控制柜内的电源模块承担着将三相交流电转换为多路稳定直流电压的关键任务，为伺服驱动器、主控单元、输入输出接口及安全回路提供可靠能源。……

FANUC R-2000iC作为中大型通用工业机器人，广泛应用于汽车车身焊接、机床上下料及重型搬运等高负载场景。其控制柜内的电源模块承担着将三相交流电转换为多路稳定直流电压的关键任务，为伺服驱动器、主控单元、输入输出接口及安全回路提供可靠能源。一旦该模块出现故障，轻则导致部分功能失常，重则造成整机无法上电，直接影响产线连续运行。由于电源模块内部集成高压整流、高频变换与精密稳压电路，发那科机器人维修若仅以更换代修，不仅成本高昂，还可能因未消除诱发因素导致新模块迅速损坏。因此，针对R-2000iC电源模块的修复，必须从失效根源出发，结合电网环境、负载特性与散热条件进行系统性处理。

电源模块故障多表现为无输出、输出电压不稳、频繁跳闸或内部元件烧毁。常见诱因包括电网浪涌冲击、长期过载运行、散热不良或元器件自然老化。FANUC R-2000iC所用电源模块通常采用开关电源架构，内部包含整流桥堆、大容量电解电容、高频变压器、功率MOSFET及多路反馈稳压电路。在高节拍生产中，模块持续处于高热应力状态，若冷却不足，电解电容易干涸失效，MOSFET结温超标，最终引发连锁损坏。

发那科机器人维修前必须严格执行安全规程。切断主电源隔离开关，并挂锁挂牌。等待至少十五分钟，使内部高压电容充分放电。使用万用表测量直流母线端子间电压，确认低于安全限值后方可操作。操作人员需佩戴防静电手环，避免人体静电损伤控制芯片。

初步诊断应从外部现象入手。若控制柜完全无反应，首先检查三相输入是否缺相，主保险丝是否熔断。若输入正常但无直流输出，观察模块指示灯状态，无灯亮可能为主控启动电路失效；灯亮但输出异常，则可能为稳压反馈回路故障。同时嗅闻是否有焦糊气味，目视检查外壳是否变形、电容是否鼓包漏液。

深入检测需分区域进行。先测试整流部分：用万用表二极管档测量整流桥各臂通断，正常应呈现单向导通；若短路或开路，需更换。再检查滤波电容，即使外观完好，其等效串联电阻也可能因长期纹波电流而增大，导致输出纹波超标。建议使用电容表或ESR测试仪检测，对运行超三年的设备，即便无故障也应考虑预防性更换。

功率变换部分是故障高发区。MOSFET或IGBT若击穿，通常伴随驱动电阻烧毁、驱动IC损坏。测量功率管各极间阻值，若正反向均导通，说明已短路。发那科机器人维修同时检查驱动光耦是否响应控制信号，其老化会导致开关时序紊乱，引发过流。反馈回路中的基准电压源、误差放大器若漂移，会造成输出电压偏高或偏低，需用示波器观测反馈信号稳定性。

散热系统状态直接影响模块寿命。拆下散热片后，检查导热硅脂是否干裂、功率器件底座是否氧化。若接触热阻过大，即使风扇运转，芯片结温仍会迅速上升。重新涂抹专用导热硅脂时，应薄而均匀，避免气泡。同时清理风扇叶片与风道积尘，确保强制冷却有效。

值得注意的是，电源模块损坏常由外部因素诱发。例如，某路输出端存在短路，会迫使电源持续过载；电网谐波含量高会加速整流器件老化；控制柜通风不良导致环境温度过高，也会缩短元器件寿命。因此，在发那科机器人维修或更换电源模块前，必须断开所有负载，单独测试空载输出是否正常。若空载稳定，再逐路接入负载，排查故障支路。切勿在未确认负载状态的情况下直接安装新模块，否则极易造成二次损坏。

修复完成后，需进行阶梯式验证。先空载上电三十分钟，监测各路输出电压稳定性及温升；再逐步接入驱动器、主控板等关键负载，观察是否出现电压跌落或保护动作；最后在满负荷工况下连续运行数小时，确认无异常。

预防性维护是延长电源模块寿命的关键。建议每两年对高使用强度设备主动更换电解电容；每季度清洁控制柜滤网与散热通道；在电网质量较差区域加装输入电抗器或有源滤波装置；建立输出电压与纹波的历史记录，通过趋势分析实现早期预警。

FANUC R-2000iC电源模块维修，表面是电力供应问题，实质是对整个控制系统能源健康的全面评估。它要求技术人员既掌握电力电子技术，又具备系统思维，能够区分模块自身损坏与因外部异常被拖垮的本质差异。在现代智能制造对设备连续运行要求日益严苛的背景下，唯有通过精细化诊断与规范化操作，才能真正发挥这一能量核心的全部潜能，保障自动化产线高效、稳定、安全运行。任何草率处置，都可能将一次可修复故障演变为重大停机事故，最终付出远高于预防成本的代价。
