发那科机器人示教器竖线故障维修

时间：2026-04-08 来源：互联网阅读次数：

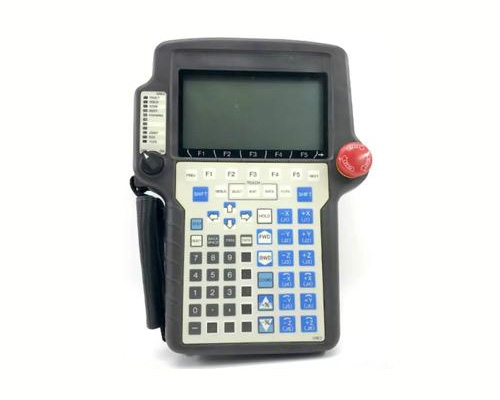

发那科机器人示教器是操作人员管控设备的核心工具，程序编写、参数调试、运行状态监控等关键操作，都需通过其屏幕完成。屏幕显示的完整性直接影响操作精准度，竖线故障作为示教器高发的显示类问题，给现场生产带来诸多困扰。……

发那科机器人示教器是操作人员管控设备的核心工具，程序编写、参数调试、运行状态监控等关键操作，都需通过其屏幕完成。屏幕显示的完整性直接影响操作精准度，竖线故障作为示教器高发的显示类问题，给现场生产带来诸多困扰。这类故障不像电气故障那样伴随报警提示，也无明显的机械异响，仅表现为屏幕上出现垂直线条，或固定不动、或闪烁不定，颜色多为白、黑或彩色，严重时多条竖线密集分布，遮挡程序参数、坐标信息，导致操作人员无法正常下达指令，直接造成生产线停机。更值得注意的是，若竖线故障长期未处理，操作人员可能因看不清参数而出现误操作，进而引发机器人动作异常，加剧核心部件磨损，增加后续维修投入。

处理发那科示教器竖线故障，最关键的是精准定位根源，很多发那科机器人维修人员陷入误区，盲目拆机更换配件，不仅无法解决问题，还可能损坏内部精密元件。其实竖线的不同表现，直接对应不同的故障诱因，掌握这一规律就能快速缩小排查范围。现场作业中，固定不变的单条或多条竖线，覆盖整个屏幕高度，按压屏幕无任何变化，大概率是液晶面板或内部驱动芯片出现损坏；竖线随示教器线缆晃动、屏幕按压而闪烁、移位甚至消失，多是连接排线接触不良或线缆破损导致；竖线呈间歇性闪烁，伴随屏幕轻微抖动，无固定规律，往往与外部电磁干扰、供电电压波动或主板滤波元件老化相关。除此之外，故障发生前的工况也能提供线索，示教器若有摔落、挤压痕迹，多为物理损伤引发的内部硬件故障；长期处于粉尘、油雾环境，則易出现触点氧化、粉尘堆积，间接诱发竖线问题。

现场发那科机器人维修的首要环节是做好安全防护与前期准备，这是避免二次损坏、提升维修效率的基础。维修人员需穿戴绝缘手套、防静电手环，作业台面铺设防静电垫，防止静电击穿内部精密元件，同时规避触电风险。适配的维修工具不可或缺，经过校准的万用表、示波器、专用拆焊工具、无尘布、无水乙醇、排线拔取工具等需提前备齐，还要准备好发那科示教器常用原厂配件，比如液晶面板、连接排线、驱动芯片、滤波电容等易损件，避免维修中途因配件缺失中断操作。操作前需切断示教器电源，断开与控制柜的连接线缆，等待内部电容完全放电，同时记录故障竖线的数量、颜色、稳定性及故障发生时的工况，结合示教器型号查阅结构图纸，熟悉内部元件布局与排线走向，为后续拆解、检测做好准备。

现场维修需遵循“先易后难、先外部后内部”的思路，优先处理无需拆机、低成本的故障点，再深入内部硬件检测，避免盲目拆机增加发那科机器人维修难度。先从示教器与控制柜之间的连接线缆入手，仔细查看线缆外皮是否有破损、弯折、老化痕迹，接头处的航插针脚是否弯曲、氧化、锈蚀。轻轻晃动线缆两端，观察屏幕竖线是否有闪烁、移位变化，若有明显变化，说明线缆内部导线断裂或接触不良，需更换同型号原厂通讯线缆；若针脚存在氧化，用细砂纸轻轻打磨氧化层，校正弯曲针脚后重新插拔紧固，确保接触可靠，避免因接触不良导致信号传输异常。

外部线缆排查无异常后，重点检查示教器的外部供电与接地情况。用万用表测量控制柜输出给示教器的供电电压，确认电压稳定在示教器额定范围，电压波动过大会导致显示驱动电路工作异常，进而引发竖线故障，这种情况下需协调电工排查车间供电系统，必要时加装稳压器或电源滤波器，确保供电稳定。同时检查示教器接地端子，接地不良易引发电磁干扰，导致屏幕出现干扰性竖线，需加固接地端子，清理端子处的粉尘、氧化层，确保接地可靠，从源头规避电磁干扰带来的影响。

外部因素全部排除后，再对示教器本体进行基础检测，无需立即拆机。将示教器重新连接电源，重启设备后观察竖线是否暂时消失，部分临时性信号紊乱故障，通过重启就能解决。尝试将示教器连接至备用控制柜，若竖线依然存在，说明故障集中在示教器本身；若竖线消失，则需排查原控制柜的显示信号输出接口，确认是否存在接口接触不良或信号输出异常。此外，需清洁示教器屏幕表面，用专用清洁剂去除油污、粉尘，排除外部污渍导致的显示错觉；检查示教器外壳与边框，若有明显摔落、挤压痕迹，边框变形，说明内部排线大概率已松动或断裂，需拆机进一步检查。

拆机维修需严格遵循规范流程，每一步都要注重细节，避免操作不当损坏内部元件。先拆卸示教器背面的固定螺丝，做好螺丝规格与安装位置的标记，防止装配时混淆、遗漏。取下后盖后，小心分离屏幕与主板的连接排线，排线多通过卡扣固定，需用专用工具轻轻撬动卡扣，不可直接拉扯排线，避免排线断裂或金手指损坏。重点检查排线与主板接口的金手指部位，若存在氧化、发黑或粉尘堆积，用蘸有无水乙醇的无尘布轻轻擦拭，去除氧化层与杂质后重新插紧，确保卡扣完全扣合，避免接触不良再次引发竖线故障。

内部硬件检测需聚焦液晶面板、驱动芯片与主板元件，这是竖线故障的核心诱因。观察液晶面板背面的驱动芯片，若芯片表面有烧蚀、鼓包痕迹，说明驱动芯片已损坏，需更换对应型号的芯片，焊接时严格控制烙铁温度与焊接时间，避免高温损坏周边元件；若没有专业焊接设备，建议直接更换屏幕总成，既能保证发那科机器人维修质量，也能提升维修效率。同时检查主板上的显示控制电路，观察滤波电容是否存在鼓包、漏液现象，电容老化会导致供电不稳定，引发显示异常，需更换与原配件容量、耐压值一致的电容，确保供电稳定。

若屏幕有明显的物理损伤，比如表面裂纹、按压屏幕时竖线出现变化，说明液晶面板内部像素已损坏，这类故障无法通过维修排线或元件修复，只能更换完整的屏幕总成。更换时需严格确认屏幕型号与示教器型号完全匹配，避免出现兼容性问题，安装屏幕时轻拿轻放，避免挤压、磕碰，确保屏幕与边框贴合紧密，密封良好，防止后续使用中粉尘、水汽侵入，导致故障复发。

故障部件更换完成后，按拆解反顺序进行装配，每一个细节都不能忽视。安装排线时，对准接口方向轻轻插入，确保金手指完全接触后再扣紧卡扣，力度适中，防止损坏接口；安装后盖时，注意保护内部线缆，避免线缆被挤压、缠绕，确保边框的密封胶圈完好，起到良好的密封防护作用。拧紧固定螺丝时采用对角线顺序，力度均匀，避免螺丝过紧导致外壳变形或内部电路板受压，影响设备正常运行。装配完成后，先进行外观检查，确认无线缆外露、螺丝遗漏，再接通电源进行测试。

测试验证需分阶段开展，确保故障彻底排除，避免发那科机器人维修后再次出现问题。首先接通电源，观察屏幕是否正常显示操作界面，竖线是否完全消失，等待系统加载完成后，检查屏幕亮度、色彩是否均匀，无偏色、闪烁现象。随后测试触摸功能与按键响应，确保触摸精准度与按键灵敏度正常，无错乱或无响应情况。将示教器连接至控制柜，进行程序上传、下载与在线调试，验证通讯稳定性，观察在机器人运动过程中，屏幕是否仍会出现竖线或其他显示异常。最后进行长时间运行测试，监测示教器运行温度，确保无过热现象，各项功能均符合操作要求，才能投入现场使用。
