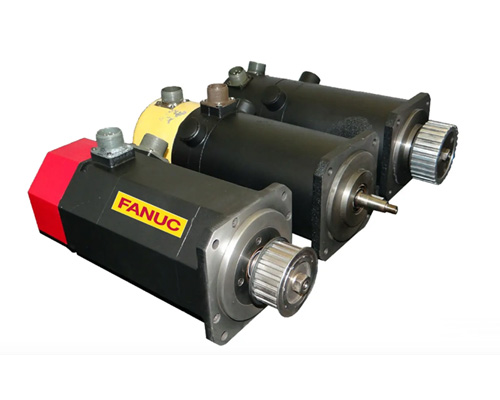

发那科机器人伺服电机断轴故障维修

时间：2026-04-03 来源：互联网阅读次数：

发那科机器人伺服电机断轴故障，是工业生产中易引发生产线停滞的突发性故障，轴体作为电机动力传递的核心载体，一旦断裂，会直接导致机器人关节卡死、电机骤停，甚至连带损坏减速机、编码器等周边部件，造成不小的经济损失。……

发那科机器人伺服电机断轴故障，是工业生产中易引发生产线停滞的突发性故障，轴体作为电机动力传递的核心载体，一旦断裂，会直接导致机器人关节卡死、电机骤停，甚至连带损坏减速机、编码器等周边部件，造成不小的经济损失。这类故障多发生在高频重载作业场景中，轴体长期承受交变扭矩与负载冲击，加上装配、润滑、运维等多方面因素影响，逐步出现金属疲劳，最终引发断裂。发那科伺服电机轴体采用高精度合金钢锻造，结构精密，发那科机器人维修工作不能沿用常规电机维修思路，需立足断轴故障的特殊性，精准把控每一个操作环节，才能彻底解决故障，杜绝二次断轴。

面对发那科伺服电机断轴故障，首要任务是做好现场应急处理与安全管控，避免故障进一步扩大。故障发生后，需立即按下急停按钮，切断机器人总电源与伺服电机供电线路，严禁强行启动电机或操控机器人关节，防止断裂轴体划伤周边部件、引发安全事故。随后在设备周边设置警示标识，执行上锁挂牌流程，禁止无关人员靠近操作区域。维修人员需穿戴好防冲击手套、防护眼镜与防静电手环，携带专用工具抵达现场，先直观观察断轴部位的外观状态，初步判断断裂类型，为后续发那科机器人维修提供基础依据，同时避免盲目拆解造成二次损伤。

直观观察与初步检测，是快速锁定断轴成因的关键，无需急于拆解电机。轴体根部断裂是最常见的类型，断裂面多带有明显的金属疲劳纹路，这是长期扭矩过载、根部应力集中导致的；若轴体中间断裂，断面平整无明显磨损，大概率是轴体材质存在缺陷，或受到外部剧烈冲击、偏心负载影响；轴头部位断裂则多伴随磨损、变形痕迹，主要是装配偏差、长期磨损导致轴头变细，无法承受额定扭矩引发。结合机器人近期运行工况，若存在频繁急停、急转、超负载运行等情况，可进一步确认故障诱因，为后续修复提供方向。

做好前期准备工作，才能保障维修过程的顺畅与安全。发那科机器人维修前需查阅发那科伺服电机对应型号的拆机手册，熟悉电机内部结构、轴体装配标准及扭矩要求，避免操作失误。备齐专用维修工具与耗材，包括扭矩扳手、液压拉马、超声波探伤仪、同轴度检测仪，以及与电机型号完全匹配的原厂轴体、轴承、专用润滑脂、键销等配件，确保维修过程中无需中途停工。同时，通过示教器将机器人关节调整至无负载、无运动干涉的安全姿态，为电机拆解创造良好条件。

电机拆解需遵循“轻柔精准、逐部分离”的原则，重点保护内部精密部件。先用专用工具松开伺服电机与减速机、负载的联轴器固定螺栓，借助液压拉马平稳分离电机与减速机，全程严禁敲击，防止损坏齿面与编码器。随后拆除电机外壳与端盖，取出转子组件，用无尘布清理轴体断裂部位的杂质与油污，再通过超声波探伤仪全面检测剩余轴体及转子，排查是否存在隐性裂纹、变形等问题，若发现隐患需同步处理，避免修复后再次出现故障。同时检查联轴器、键槽的磨损情况，若配合间隙超标，需及时更换，防止后续运行中受力不均。

轴体修复的核心是保证材质适配与精度达标，需根据断轴损伤程度采取针对性措施。对于轻度损伤、无材质缺陷的轴体，可采用车削、调质热处理、精磨的组合工艺进行修复，切除断裂部分后，严格按照发那科原厂尺寸加工轴体轮廓，通过热处理消除加工应力，再用高精度外圆磨床精磨，确保轴体圆度、圆柱度符合标准。若轴体存在中度、重度损伤，或检测出隐性裂纹，需直接更换发那科原厂轴体，严禁使用非原厂配件，避免材质不符、精度不足导致二次断轴，更换时在轴体与转子轴孔配合面涂抹薄层润滑脂，平稳压入并固定牢固。

装配环节的精度控制，直接决定发那科机器人维修后的运行稳定性，重点把控同轴度与部件连接质量。按拆解的逆顺序复装轴承、转子、端盖等部件，为轴承加注专用润滑脂，确保转动顺畅无卡顿，端盖螺栓按对角线顺序分次拧紧，扭矩值严格遵循原厂标准，避免过紧导致部件变形、过松引发运行异响。复装完成后，用同轴度检测仪校准电机与减速机的同轴度，将径向跳动、端面跳动控制在允许范围，防止轴体运行时承受额外径向力。连接动力电缆与编码器线路时，对照前期标记逐一对接，检查线路连接牢固性，避免接触不良导致电机运行异常。

发那科机器人维修后的联动校验，是验证修复效果的关键，需分阶段、全方位开展测试。先进行空载测试，接通电源让电机空载运行，监测电机转速、振动幅值及轴承温度，聆听是否有异常异响，查看伺服系统是否有报警提示，确保空载运行正常。随后进行静态负载测试，通过扭矩测试仪施加额定比例负载，保持稳定运行一段时间，检测轴体输出扭矩的稳定性，确认无变形、无扭矩衰减现象。最后进行动态负载测试，将电机与机器人关节联动，模拟实际生产工况运行，监测关节运动精度、电机温度及系统参数，确保无过载报警、无异常振动，才算彻底完成修复。

做好日常运维工作，能从源头降低发那科伺服电机断轴故障的发生率。定期用超声波探伤仪检测轴体、花键部位，及时排查隐性裂纹；每周检查电机运行时的振动、温度及异响情况，紧固联轴器螺栓，避免松动引发受力不均；每季度为轴承补充专用润滑脂，更换变质润滑介质，检测电机与减速机的同轴度，及时调整偏差。同时优化机器人运行程序，减少急加速、急减速带来的扭矩冲击，避免电机长期超额定负载运行，对使用年限较长、出现疲劳痕迹的轴体，提前规划更换，延长电机使用寿命。
