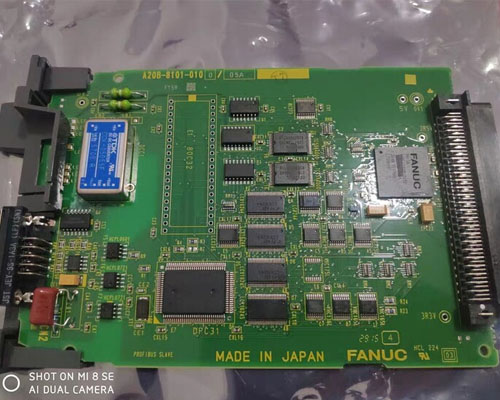

发那科机器人主板作为整机控制系统的“核心中枢”，集成了主控芯片、通讯芯片、电源管理芯片等各类精密元件，承担着指令解析、数据运算、信号传输和程序存储的关键职能，其运行状态直接决定机器人的动作精度、响应速度与运行连续性。……

发那科机器人主板作为整机控制系统的“核心中枢”，集成了主控芯片、通讯芯片、电源管理芯片等各类精密元件，承担着指令解析、数据运算、信号传输和程序存储的关键职能，其运行状态直接决定机器人的动作精度、响应速度与运行连续性。工业生产场景中，主板长期处于高频次信号处理、持续通电的工作状态，受环境粉尘、电压波动、静电冲击、元件老化等多种因素影响，故障频发且隐蔽性较强。这类故障不仅会导致机器人停机停产，影响生产进度，若发那科机器人维修不当，还可能造成主板核心元件不可逆损坏，大幅增加维修成本，因此发那科机器人主板故障维修需立足其精密结构特性，以精准检测为核心，规范操作流程，才能实现高效修复并杜绝故障复发。

发那科机器人主板故障的表现形式多样，且不同故障对应的根源差异较大，精准识别故障特征的是快速定位问题的关键，也是避免盲目拆机的核心。最常见的故障表现为机器人无法正常开机，主板电源指示灯不亮，无任何启动反应，这类故障多与电源管理芯片损坏、主板供电回路短路或保险丝熔断相关，部分情况下也可能是外部供电异常导致。另一类高频故障是机器人可启动，但示教器无显示、屏幕黑屏，且无任何报警提示，大概率是主控芯片或显示驱动芯片烧毁，或是主板与示教器的通讯接口故障。

机器人运行中频繁报错、指令无法执行，或动作紊乱、定位漂移，也是主板故障的典型表现，多与通讯芯片损坏、信号解析芯片性能衰减有关，部分情况下是主板上的存储芯片故障，导致程序丢失或参数紊乱。还有些隐性故障更为隐蔽，表现为机器人间歇性停机、启动不稳定，这类故障多由主板元件虚焊、引脚氧化或电磁干扰引发，排查难度相对较高，需借助专业仪器精准检测才能锁定根源。

发那科机器人主板维修的首要核心是做好专项安全防护，因其内部元件精密且对静电、电压异常极为敏感，任何操作不当都可能引发二次损坏。发那科机器人维修作业前，需将机器人停靠至安全工位，按下急停按钮，彻底切断控制柜主电源及主板专属供电回路，关闭上级断路器，悬挂醒目的警示标识，防止无关人员误操作。由于主板内部电容会残留高压电，需静置20分钟以上，待电容完全放电后，方可开展后续拆解操作，严禁未放电状态下触碰主板元件或接口。

维修区域需保持清洁、干燥，远离强电磁干扰、粉尘及腐蚀性物质，工作台铺设专用防静电垫，维修人员全程佩戴防静电手环、绝缘手套及防护眼镜，避免静电、手上汗液腐蚀芯片或主板电路。同时，需提前备份主板内的程序与参数，通过发那科机器人控制器将数据导出至外部存储设备，防止维修过程中程序丢失或紊乱，影响机器人后续正常作业。

维修工具与备件的准备需贴合主板维修的专业性，严禁使用普通工具或非原厂备件。需准备发那科主板专用拆解工具、恒温热风枪、高精度万用表、示波器、芯片焊接台，以及无水酒精、无尘布、专用焊锡丝等辅助材料；备件方面，需备齐同型号发那科原厂芯片、电容、保险丝等易损部件，杜绝使用非原厂备件，避免因规格不符、性能不匹配导致维修后故障复发，或损坏主板其他核心元件。

主板拆解操作需精准、轻柔，严格遵循发那科设备拆解规范，避免损坏主板电路与周边精密元件。先拆除控制柜面板螺丝，打开控制柜后，找到主板安装位置，用相机完整拍摄主板的安装角度、接线方式及芯片布局，逐一断开主板与主控制器、伺服系统、传感器、示教器的连接线缆，拆解线缆时动作轻柔，做好标记，避免用力拉扯导致接口引脚弯曲、断裂。随后拧下主板固定螺丝，轻轻取出主板，放置在防静电工作台上，用防静电膜覆盖主板表面，仅露出需要检测、维修的区域。

故障检测需遵循“先外观后仪器、先易后难”的原则，逐步锁定故障点。先用低压压缩空气轻轻吹扫主板表面，去除粉尘、杂质，再用蘸有无水酒精的无尘布，轻轻擦拭主板表面及芯片引脚，去除氧化层与污渍，避免清洁剂渗入芯片焊接缝隙引发短路。随后通过目视观察，发那科机器人维修重点检查芯片、电容的外观状态，若芯片表面发黑、烧焦、开裂，或电容鼓包、漏液，可初步判定为元件损坏；若无明显外观异常，则需借助专业仪器进一步检测。

用万用表测量芯片电源引脚电压、电容容量，对比发那科主板标准参数，若电压偏差超过±5%、电容容量与标称值偏差过大，说明对应元件已损坏；用示波器检测芯片输入、输出信号波形，若波形无波动、波动异常或无信号输出，可判定芯片内部电路损坏。针对主控芯片、通讯芯片等核心元件，需用芯片测试座进行全面性能检测，确认其运算、传输功能是否正常，杜绝隐性故障遗漏。

故障元件确认后，需进行精准维修更换，重点把控焊接温度与操作精度。更换芯片时，调整恒温热风枪温度与风速，对准损坏芯片引脚均匀加热，待焊锡完全熔化后，用专用镊子轻轻取出芯片，避免损坏主板焊盘。清理焊盘残留焊锡，用无水酒精擦拭干净并晾干后，将新芯片精准对准焊盘，确保引脚与焊盘一一对应，用热风枪均匀加热焊接，待焊锡圆润饱满、引脚与焊盘紧密贴合后，停止加热，让芯片自然冷却至室温。

电容、保险丝等易损元件更换相对简单，用烙铁取下损坏元件，更换同规格原厂配件，焊接后清理残留焊锡与助焊剂，确保焊接牢固、无短路。发那科机器人维修完成后，用万用表检测各元件引脚导通性，用放大镜观察焊接处，确认无虚焊、假焊、短路现象，随后按拆解反向顺序，将主板重新安装至控制柜，连接好所有线缆，确保线缆对应正确、连接牢固。

主板装配完成后，需进行分阶段调试验证，确保故障彻底排除。先接通电源，启动机器人，观察主板电源指示灯、运行指示灯是否正常亮起，示教器能否正常显示，若无异常，导入之前备份的程序与参数，执行主板自检程序，检测各芯片功能、信号传输是否正常。随后进行空载调试，让机器人执行简单启停、转动动作，观察动作响应速度与精度，监测主板运行温度；空载无异常后，模拟实际生产工况进行负载调试，持续运行1-2小时，确认无报警、无异常发热，各项性能指标达标后，方可交付生产使用。

日常运维防护是降低发那科机器人主板故障发生率的关键。定期用低压压缩空气清理主板表面粉尘，检查散热风扇运行状态，确保散热通畅；每月检查主板接口线缆连接松紧度，清理接口氧化层，记录异常报错信息；每季度备份系统程序与参数，保持控制柜干燥，控制环境温湿度，高粉尘、高湿度场景加装防护装置，远离强电磁干扰，规范机器人操作流程，避免长期高负载运行，减少主板元件疲劳损伤。
