FANUC发那科机器人I/O板元器件损坏维修

时间：2026-01-12 来源：互联网阅读次数：

FANUC发那科机器人I/O板作为信号传输与指令交互的核心枢纽，集成了电容、电阻、芯片、接口等多种精密元器件，其损坏故障直接导致机器人与周边设备通讯中断、信号误码，甚至引发整机停机。……

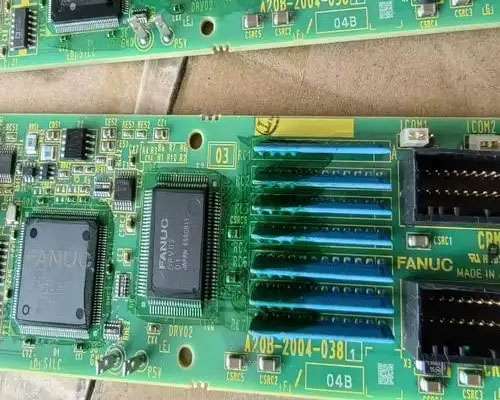

FANUC发那科机器人I/O板作为信号传输与指令交互的核心枢纽，集成了电容、电阻、芯片、接口等多种精密元器件，其损坏故障直接导致机器人与周边设备通讯中断、信号误码，甚至引发整机停机。不同于普通电气设备I/O板，发那科I/O板需适配机器人专属的FANUC System R-J3/R-J7等系统，元器件选型与电路设计具有极强的专用性，损伤后若盲目更换通用元器件，极易引发兼容性问题。发那科机器人维修的核心在于先精准界定元器件损伤类型，再通过科学的定位方法锁定故障元件，实施针对性修复，而非简单的板卡整体更换，这既是控制维修成本的关键，也是保障修复后运行稳定性的前提。

元器件损伤类型的精准界定是维修的第一步，结合发那科I/O板的运行特性，常见损伤可划分为四类，各类损伤具有明确的表征。第一类为过压击穿损伤，多发生在电源接口、信号输入端子周边的元器件，如稳压二极管、TVS管，表现为元件外观炸裂、引脚氧化发黑，常伴随I/O板上电无响应或触发系统电源报警；第二类为过热烧毁损伤，集中在功率电阻、驱动芯片等承载功率较大的元件，外观可见元件本体焦黑、引脚焊点熔化，故障后多出现信号传输中断、负载驱动失效；第三类为老化失效损伤，以滤波电容、电解电容为典型，表现为电容鼓包、漏液，会导致I/O板供电不稳定、信号波动，引发机器人动作卡顿或定位偏差；第四类为物理损坏，因振动、插拔不当导致的引脚弯曲、焊点脱落，多发生在接口元器件，故障表征为信号时断时续、插拔接口时故障变化。

损伤类型界定后，需通过“视觉-仪器-软件”三维扫描法精准定位故障元器件。视觉扫描是基础步骤，借助放大镜或显微镜观察I/O板表面，发那科机器人维修重点排查上述四类损伤的典型外观特征，标记疑似损坏元件；同时检查板卡线路是否存在烧蚀、断裂痕迹，焊点是否有虚焊、脱焊现象。仪器扫描需选用适配的精密工具，用万用表检测电阻、电容、二极管的参数，对比发那科原厂技术手册的标准值，筛选出参数偏差超标的元件；用示波器检测芯片引脚的信号波形，判断芯片是否存在信号输出异常；用兆欧表检测板卡绝缘性能，避免隐性短路问题。软件扫描需依托发那科专用调试软件，通过控制柜读取I/O板的状态参数与故障日志，定位异常信号通道，结合通道对应的电路单元锁定故障元器件所在区域，实现“软件定位-硬件验证”的精准匹配。

分元件精准修复需遵循“专用配件+规范工艺”的原则，针对不同类型元器件制定专属修复方案。对于过压击穿的稳压二极管、TVS管，需选用与原厂型号完全一致的配件，确保额定电压、电流参数匹配，焊接前先清理引脚焊点的氧化层，用防静电烙铁快速焊接，避免高温损伤周边电路；焊接后用万用表复测元件参数，确认符合标准。过热烧毁的功率电阻、驱动芯片修复难度较高，功率电阻需严格匹配阻值与功率规格，驱动芯片需选用发那科原厂专用型号，更换时需先移除损坏芯片的剩余引脚，清理焊盘，再采用热风枪均匀加热焊接，焊接温度控制在250-300℃，避免焊盘脱落。

老化失效的滤波电容、电解电容修复重点在于参数匹配与安装方向，电容的容量、耐压值需与原元件一致，电解电容需注意正负极方向，避免接反导致再次损坏；更换后需检查电容周边电路的供电稳定性，确保无电压波动。物理损坏的接口元器件修复需先校正弯曲引脚，若引脚断裂则更换同规格接口，焊接时确保引脚与焊盘精准对齐，焊点饱满无虚焊；修复后需测试接口插拔的顺畅度与接触稳定性，避免后续信号传输异常。修复全程需佩戴防静电手环，板卡放置在防静电垫上，避免静电击穿未损坏的精密芯片。

特殊场景下，若I/O板存在多元器件集中损坏或线路大面积烧蚀，发那科机器人维修需先排查根源诱因，再实施修复。这类故障多由外部电源异常、负载短路引发，需先检测I/O板输入电源电压，确认无过压、欠压问题；检查连接的外部负载是否存在短路，排除诱因后再更换损坏元器件。对于线路烧蚀部位，需用导线进行飞线修复，选用与原线路线径一致的导线，焊接后用绝缘胶带包裹，确保绝缘性能达标；修复后需重新梳理板卡线路走向，避免新线路与原有线路交叉干扰。

修复后的功能校验是保障维修质量的关键，需构建“静态检测-动态测试-系统联调”三级校验体系。静态检测阶段，用万用表检测I/O板各电源接口、信号接口的电压与电阻参数，确认符合原厂标准；检查所有焊接点，确保无虚焊、脱焊，板卡无短路、漏电隐患。动态测试阶段，将I/O板接入模拟测试平台，通过信号发生器输入标准信号，用示波器检测输出信号的完整性与稳定性，验证各信号通道的传输功能正常；测试接口的信号响应速度，确保符合机器人实时控制需求。

系统联调阶段是核心校验环节，将修复后的I/O板安装回发那科机器人控制柜，连接好所有外部线路，启动机器人系统。通过示教器查看I/O板的状态信息，确认无异常报警；测试机器人与周边设备（如夹具、输送机）的信号交互，执行手动与自动操作，验证输入输出信号的准确性，确保机器人动作与指令完全匹配；模拟生产工况连续运行2小时以上，监测I/O板的运行温度与信号稳定性，记录各阶段参数，确保无信号丢包、误码现象。若联调过程中出现故障，需回溯定位与修复流程，重新排查故障元件，直至校验合格。

构建元器件损伤预防管控体系，能从根源降低发那科I/O板故障发生率。建立板卡运维档案，详细记录每次损坏的元器件类型、损伤原因、修复措施及校验数据，定期分析损伤规律，预判易损元器件的更换周期。制定针对性维护计划，每月清理I/O板表面灰尘，检查接口插拔状态与焊点牢固性；每季度用仪器检测关键元器件的参数，更换老化的电容、电阻等易损件；每年对I/O板进行一次全面功能测试，确保信号传输精度与绝缘性能达标。

优化运行环境与操作规范同样重要，避免I/O板长期处于高温、潮湿或粉尘较多的环境，必要时安装防尘、防潮装置；在I/O板输入电源侧安装浪涌保护器，避免过压冲击损伤元器件；操作人员插拔I/O板接口时需规范操作，避免暴力插拔导致引脚损坏。通过“精准界定-科学定位-规范修复-全面校验-长效预防”的全流程发那科机器人维修管控，能最大化提升发那科机器人I/O板的维修质量，保障机器人与周边设备的协同稳定运行，降低生产停机损失。
