FANUC发那科机器人io板故障维修

时间：2025-11-13 来源：互联网阅读次数：

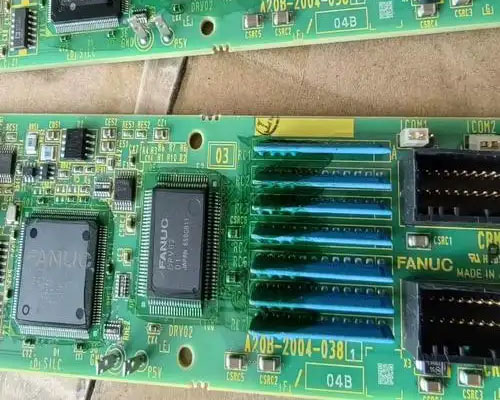

FANUC发那科机器人I/O板作为控制系统与外部设备交互的桥梁，负责采集传感器信号、驱动电磁阀、继电器及安全装置。在长期运行中，因环境干扰、接线松动或元件老化，可能出现输入无响应、输出失效、通信中断或模块报错等现象。……

FANUC发那科机器人I/O板作为控制系统与外部设备交互的桥梁，负责采集传感器信号、驱动电磁阀、继电器及安全装置。在长期运行中，因环境干扰、接线松动或元件老化，可能出现输入无响应、输出失效、通信中断或模块报错等现象。此类故障虽不直接导致机器人本体停机，却会引发整线连锁停摆，是发那科机器人维修中需精准定位的关键环节。

I/O板故障常始于外部接线问题。现场传感器、按钮或限位开关经端子排接入I/O模块，振动或频繁插拔易导致压接端子松脱、线缆内部断股。表现为某信号时有时无，或PLC无法接收到位确认。发那科机器人维修使用万用表测量对应通道通断，检查端子排压线是否牢固，可快速排除外围线路问题。部分案例中，看似模块损坏实则为接线氧化所致。

供电异常亦是常见诱因。FANUC I/O板通常由控制柜内24V电源模块供电，若该电源纹波过大、负载能力下降或保险丝接触不良，会导致模块工作电压不足，出现复位频繁或输出无力。测量I/O板电源端子电压，确认是否稳定在23.5–24.5V之间。同时检查共用该电源的其他模块是否同步异常，有助于判断是否为电源级问题。

模块本体损坏多由过压或静电冲击引发。在焊接、冲压等强电磁环境中，若未加装浪涌保护或屏蔽措施，瞬时高压可能击穿光耦或驱动芯片。表现为某通道持续导通、无法关闭，或整块板无通信。观察板面有无烧焦痕迹、芯片鼓包或电容漏液，必要时更换原厂I/O模块，并同步检查接地系统是否完善。

通信链路中断同样影响功能。FANUC系统通过内部总线（如IO Link或专用背板）与I/O板交换数据，若背板金手指氧化、插槽松动或地址拨码错误，会导致控制器无法识别模块。重新拔插模块、清洁接触点，或核对配置文件中的模块型号与物理安装是否一致，常可恢复通信。

环境因素不可忽视。高粉尘车间易使导电颗粒沉积于端子间，造成短路；潮湿环境则加速PCB铜箔腐蚀。建议定期清理I/O区域灰尘，检查密封条是否完好。对于户外或高湿产线，可在端子排加装防潮罩，减少环境侵蚀。

发那科机器人维修过程中，应避免直接更换I/O板。多数故障源于接线、电源或配置错误，整体替换不仅成本高，且可能掩盖真实问题。建立I/O点位档案有助于快速诊断。记录每个通道对应的设备名称、线号与正常状态，当异常发生时可迅速比对，缩短排查时间。对于关键安全信号，建议采用双通道冗余设计，提升系统容错能力。

I/O板虽为辅助单元，却是人机协同与产线联动的基础。其可靠性直接影响自动化流程的连续性。发那科机器人维修的完整性，在于对每一个接口细节的关注。唯有确保信号链路畅通无阻，方能实现设备与产线的高效协同。

TAG: Fanuc机器人维修 机器人io板维修
