发那科机器人io板作为信号传输核心,故障会直接导致机器人与外部设备通信中断。常见故障表现为控制柜开机后io板指示灯无显示,或部分指示灯常亮不闪烁;执行作业指令时,外部夹具无动作反馈,或机器人无法接收传感器信号引发停机。这类问题若未及时处理,会造成生产流程卡顿,批量作业时可能出现工件抓取失误或工序衔接错乱。开展
发那科机器人维修前,需将机器人停靠在安全工位并锁定,关闭控制柜总电源,拔掉io板对应的接线插头,用标签标注各插头位置。
在控制柜周围设置警示围栏,悬挂“维修中禁止启动”标识,禁止非发那科机器人维修人员触碰。准备好适配的万用表、防静电螺丝刀、备用端子排及io板手册,确保工具绝缘层无破损。将维修台铺设防静电垫,清理台面油污与粉尘,把拆卸的螺丝按规格分类放入收纳盒。佩戴防静电手环并可靠接地,拆卸io板时轻握板体边缘,避免触碰板上芯片与焊点。
接口与供电排查是发那科机器人维修的首要步骤。用万用表测量io板供电端子电压,对比手册标注的额定电压范围,电压为零或波动过大说明供电线路存在问题。检查io板与外部设备的连接插头,查看针脚有无弯曲变形或氧化锈蚀,氧化部位用细砂纸轻轻打磨后重新插紧。拉动接线线缆检查牢固度,避免线缆内部断裂导致接触不良。

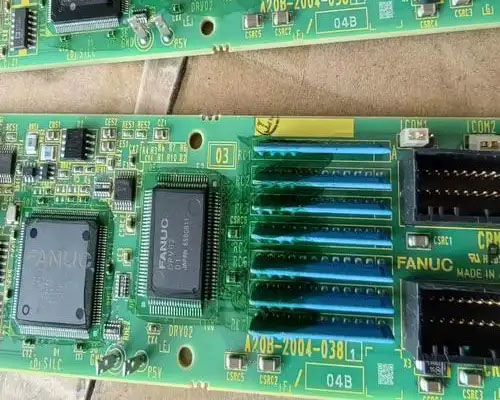

io板本体检测需精准定位故障点。观察io板表面有无烧蚀痕迹,电容有无鼓包漏液,芯片引脚有无虚焊或脱落。发那科机器人维修时用万用表测量关键信号端子的通断性,若某组端子不通断,说明对应线路或芯片损坏。通过控制柜诊断界面查看io板信号状态,发送测试信号后无反馈,说明板上信号处理模块故障。
针对性维修需遵循规范流程。更换鼓包电容时,焊接前记录电容正负极方向,控制电烙铁温度避免烫坏线路板。处理芯片虚焊时,用热风枪均匀加热芯片引脚,待焊锡融化后轻压芯片确保贴合。更换损坏的端子排时,按原接线顺序逐一接线,完成后用扎带整理线缆避免杂乱。发那科机器人维修过程中,实时记录更换的元件型号与位置。
将修复后的io板安装回控制柜,按标签对应插紧接线插头,紧固固定螺丝。开启控制柜电源,观察io板指示灯是否正常闪烁。进入机器人系统界面,执行io信号点动测试,检查外部设备动作与信号反馈是否同步。连接外部传感器与夹具,模拟完整作业流程,连续测试20次以上确保信号传输稳定。
每月检查io板接线插头紧固状态,重新拧紧松动的螺丝并涂抹防锈剂。每季度清洁控制柜内部散热风扇与滤网,用压缩气枪轻吹io板表面粉尘。定期通过诊断界面检测io板信号传输精度,发现信号延迟及时校准。操作人员发现外部设备动作异常时,立即停机检查io板指示灯状态并反馈。
