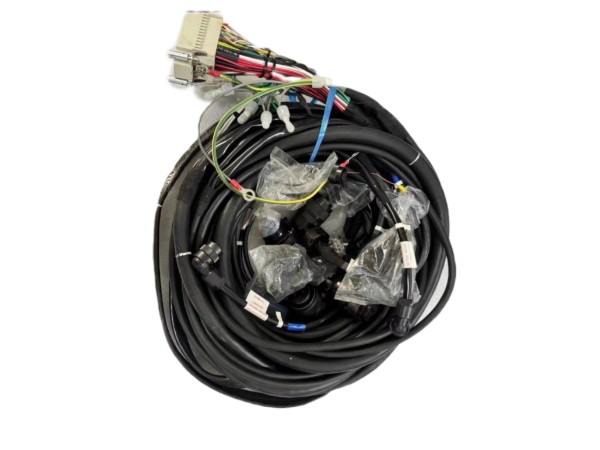

发那科机器人本体线缆断裂维修

时间：2025-09-18 来源：互联网阅读次数：

发那科机器人本体线缆在长期运行中承受反复弯折与扭转，易出现内部导线断裂。此类故障多发于J1至J3轴之间的拖链区域，此处运动幅度大，线缆受力集中。断裂初期可能表现为间歇性报警或信号丢失，随时间推移发展为完全失效，影响设备正常运行。……

发那科机器人本体线缆在长期运行中承受反复弯折与扭转，易出现内部导线断裂。此类故障多发于J1至J3轴之间的拖链区域，此处运动幅度大，线缆受力集中。断裂初期可能表现为间歇性报警或信号丢失，随时间推移发展为完全失效，影响设备正常运行。

断线问题通常伴随特定动作出现。机器人旋转至某一角度时通信中断，回退后功能恢复，说明线缆在特定姿态下发生接触不良。通过示教器监控各轴编码器反馈值，观察是否在运动过程中出现跳变或丢失。动力线断裂则可能导致驱动器报欠压或过流，控制信号线破损会影响位置采样精度。发那科机器人维修中，故障复现是定位问题的关键步骤。

外部护层状态可提供初步判断依据。检查线缆外皮有无明显折痕、裂纹或鼓包，尤其在弯折半径最小处。部分线缆包采用螺旋护套或拖链保护，需拆开外层护带查看内部线束。若发现护层破损，内部导线很可能已受损。但外皮完好不代表内部无问题，多股细线结构在外部无损情况下仍可能因金属疲劳发生断裂。

拆解检查需按规范流程进行。断电后标记各接头位置，防止误接。使用专用工具分离连接器，避免强行拔插损伤针脚。逐根检测导线通断，重点排查编码器线、动力线与抱闸线。高精度万用表配合探针测量，确认断点位置。若断裂点位于线缆中段，修复难度大，通常需整体更换。发那科机器人维修要求使用原厂或认证线缆，确保阻抗匹配与屏蔽性能。

更换线缆需注意安装工艺。新线缆弯曲半径应符合最小要求，避免过度弯折。在拖链内布线时保持适度松弛，不可拉紧固定。线束绑扎间距合理，防止运行中相互摩擦。连接器插接到位后锁紧卡扣，防止振动松脱。完成安装后手动慢速运行各轴，确认无卡滞或额外拉力。

屏蔽层连接不可忽视。线缆外部编织网需在两端可靠接地，形成完整电磁防护。若屏蔽层断开或接触不良，可能引入干扰，导致信号误读。测量屏蔽层连续性，确保整条线路接地通畅。部分线缆在接头处设有专用接地端子，安装时需单独连接。

环境因素可能加速老化。高温环境使线缆绝缘层变脆，低温则降低柔韧性。油污、粉尘或冷却液渗入会腐蚀外皮，缩短使用寿命。定期清理线缆表面，检查拖链内部清洁度，可延缓劣化过程。潮湿场所需确认密封圈完好，防止水分侵入。

发那科机器人维修过程中，线缆问题常与其他电气故障交织。需结合报警信息、信号测试与机械状态综合判断。由熟悉本体结构的技术人员操作，可提高处理效率。规范作业流程，定期检查关键线束，能有效降低突发故障概率。维护工作需兼顾电气性能与机械适应性，确保系统长期稳定运行。
