发那科机器人示教器A05B-2255-C101花屏维修

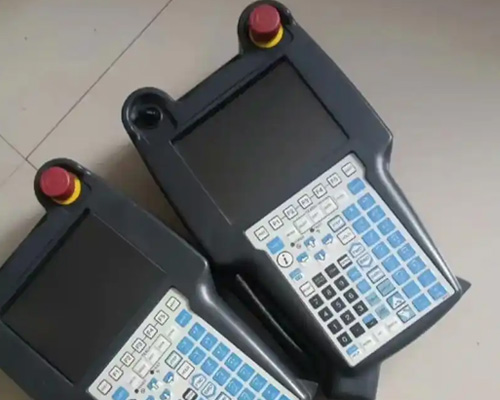

发那科机器人示教器A05B-2255-C101花屏维修发那科机器人示教器A05B-2255-C101是人机交互的核心载体，负责参数设置、程序编写与设备状态反馈，花屏故障会导致显示内容错乱、局部模糊或色彩失真，直接影响操作精度，甚至无法判断机器人运行状态。这类故障并非单一硬件问题，需结合该型号示教器的显示模块结构，包含液晶屏、背光板、驱动板与信号排线，发那科机器人维修时需从显示信号传输路径到屏幕硬件逐步定位，避免直接更换示教器总成，通过针对性检修恢复显示功能。

发那科机器人维修需先从A05B-2255-C101花屏的“显示特征”切入判断。若花屏表现为局部区域固定模糊，且模糊范围不随操作变化，多为液晶屏本身损坏——需观察屏幕是否有物理划痕或按压痕迹，液晶屏内部液晶泄漏会导致固定区域显示异常，这种情况需更换同型号液晶屏；若花屏表现为全屏闪烁或色彩失真，且闪烁频率随示教器移动变化，需优先检查信号排线，振动导致的排线接触不良会引发信号传输不稳定。

拆卸示教器外壳前需先断开与控制柜的连接，防止静电损坏内部元件；打开外壳后找到屏幕与驱动板之间的排线，轻轻拔下排线，用干布擦拭排线接口处的氧化层与粉尘，若排线针脚有弯曲，需用镊子小心矫正，避免针脚断裂；重新插紧排线时需确保卡扣完全闭合，防止松动导致信号中断。随后检查驱动板上的显示芯片，用手触摸芯片表面，若温度过高，可能是芯片虚焊或性能衰减，需用热风枪对芯片引脚补焊，补焊时控制温度在280-300℃，避免高温损坏周边元件，这些操作能解决多数信号传输异常导致的花屏，是发那科机器人维修中恢复显示稳定的关键。 发那科机器人维修中，A05B-2255-C101的背光板与供电模块检查易被忽视。若花屏伴随屏幕亮度不均，需检查背光板——背光板内部灯珠损坏会导致局部亮度下降，需拆卸屏幕后取出背光板，用万用表测量灯珠通断，损坏的灯珠需更换同规格贴片灯珠，更换后需测试背光板整体亮度是否均匀；若背光板正常，需检查示教器内部供电模块，供电电压不稳定会导致显示驱动异常，用万用表测量供电模块输出电压，若电压偏差超出±5%范围，需调整模块内部电位器或更换供电电容，电容鼓包会导致电压滤波不良，需更换与原电容耐压值一致的元件，这些细节处理能解决亮度相关的花屏问题，是发那科机器人维修中保障显示效果的核心。

将示教器重新组装并连接控制柜，通电后观察屏幕显示是否清晰、无花屏，检查各项参数（如轴坐标、程序步数）是否完整显示；操作示教器按键，验证按键响应与显示内容是否同步，避免按键操作后显示无变化；让机器人执行简单运动程序，观察示教器是否能实时刷新机器人位置信息，确保显示与机器人实际状态一致。测试过程中需多次切换显示界面，验证不同界面下的显示稳定性，若花屏未复发且功能正常，说明维修有效。最后记录发那科机器人维修过程中更换的部件型号与测试数据，为后续同类故障维修提供参考。

发那科机器人示教器A05B-2255-C101花屏维修，需始终围绕“显示信号-硬件驱动-供电稳定”的逻辑展开，避免脱离该型号示教器的结构特性盲目操作。通过规范落实显示特征判断、排线与驱动板检修、背光板与供电检查及联动测试等环节，既能精准定位问题，又能降低维护成本。
