FANUC发那科机器人示教器黑屏故障维修

时间：2025-12-09 来源：互联网阅读次数：

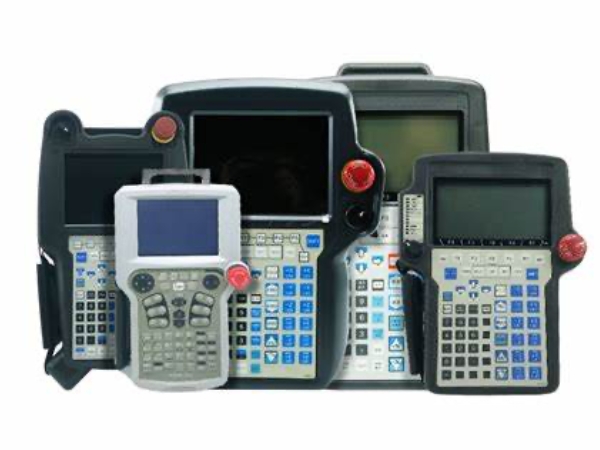

发那科机器人示教器作为人机交互的核心载体，承担着程序编写、参数设定、运动操控及故障诊断等关键功能，其显示状态直接影响机器人的正常调试与作业。……

发那科机器人示教器作为人机交互的核心载体，承担着程序编写、参数设定、运动操控及故障诊断等关键功能，其显示状态直接影响机器人的正常调试与作业。示教器黑屏是运行中的高频故障，表现为接通电源后屏幕无任何显示，或启动时短暂亮屏后立即熄灭，部分场景下伴随指示灯闪烁但屏幕无响应。发那科机器人维修中此类故障多由供电异常、硬件损坏、程序紊乱等多种原因引发，若未精准定位直接维修，易造成二次损坏，需遵循规范流程逐步排查处理。

黑屏故障的成因需结合设备使用场景和运行记录综合判断。供电系统异常是最基础诱因，示教器供电线路松动、接口氧化或电源模块故障，会导致供电中断或电压不稳，无法支撑屏幕正常点亮；屏幕本身损坏也会直接引发黑屏，长期使用导致的液晶屏背光老化、显示驱动板故障，或外力撞击造成的屏幕碎裂，均会使显示功能失效；核心硬件故障同样关键，示教器主板上的CPU、内存芯片损坏，或按键板与主板的通讯接口接触不良，会导致系统无法正常启动加载显示；此外，系统程序损坏或固件版本不兼容，会使示教器启动时陷入死循环，表现为屏幕黑屏但指示灯正常。

维修前的准备工作需重点把控安全防护与工具适配，为后续作业奠定基础。安全方面，必须执行标准停机流程：关闭机器人控制柜总电源，拔下示教器与控制柜的连接线缆，悬挂“维修中禁止操作”警示标识；发那科机器人维修人员佩戴防静电手环，在工作台铺设防静电垫，避免静电击穿示教器内部精密芯片。工具与备件方面，需备齐万用表、示波器、可调电源、烙铁（温度可调）、芯片起拔器、螺丝刀套装等工具；备件需提前准备同型号示教器电源模块、液晶屏、背光板、驱动板、主板等，其中液晶屏和驱动板建议选用发那科原厂备件，确保兼容性与显示精度。

故障排查需遵循“先供电后硬件、先外部后内部”的原则逐步缩小范围。首先开展供电系统排查：用万用表测量示教器供电接口的电压值，发那科主流示教器额定供电多为直流24V，若测量值低于22V或波动幅度超过1V，需检查供电线缆接头，用细砂纸清理接口氧化层后重新插拔紧固；若线缆正常则拆解控制柜电源模块，检查内部保险丝是否熔断、电容是否鼓包，更换损坏元件后再次测量电压。接着进行外部连接检测：检查示教器与控制柜的通讯线缆，查看外皮是否破损、针脚是否弯曲，轻微弯曲可借助镊子矫正，破损则需更换同规格屏蔽线缆。

外部排查无果后需拆解示教器检查内部硬件。先拆卸示教器外壳，用塑料撬棒沿外壳缝隙缓慢撬动，避免用螺丝刀直接撬动导致外壳开裂；打开外壳后先检查屏幕连接线束，查看卡扣是否松动，用手轻推线束接头确保连接牢固，同时观察液晶屏表面是否有碎裂、漏液痕迹，背光板是否有发黑老化现象。随后检测核心硬件：用万用表测量显示驱动板的供电引脚电压，若电压正常但屏幕无显示，可判断为驱动板或液晶屏损坏；用示波器检测主板与驱动板的通讯信号，若波形无规律或中断，需检查主板上的通讯芯片，观察芯片表面是否有烧毁痕迹。

不同成因的黑屏故障需执行差异化维修流程。供电系统故障的处理相对直接：若为接口氧化，清理后涂抹少量导电膏增强接触稳定性；若为电源模块损坏，更换同型号模块后需通过可调电源测试输出电压，确保稳定在24V±0.5V范围内。屏幕及驱动板故障的维修需精准更换：拆卸液晶屏固定螺栓，断开背光板电源线和驱动板连接线，更换新液晶屏后按原位复位，注意背光板安装时需对齐定位孔，避免挤压导致损坏；驱动板损坏时，需同步更换板上的电容、电阻等辅助元件，确保供电稳定。

核心硬件与程序故障的维修技术要求更高。发那科机器人维修主板芯片损坏时，需用热风枪配合芯片起拔器取下损坏芯片，清理焊盘残留焊锡，对准引脚位置安放新芯片，烙铁温度控制在320-350℃，每脚焊接时间不超过3秒，防止高温损伤焊盘；按键板通讯不良时，用酒精棉清理通讯接口灰尘，重新插拔后用扎带固定线束，避免晃动导致接触不良。程序故障的处理需借助专用设备：将示教器通过专用数据线连接电脑，安装发那科示教器专用修复软件，导入对应型号的原厂系统固件，进入强制升级模式后启动升级，升级过程中保持供电稳定，完成后重启示教器验证显示状态。

维修过程中的关键技术要点直接影响修复质量。拆解示教器时需做好零件标记，尤其是线束接头和固定螺栓的位置，避免重装时错位；焊接精密芯片时需借助放大镜观察引脚状态，防止出现虚焊、连焊，焊接完成后用万用表检测各引脚通断性；更换液晶屏后需进行色彩校准，通过示教器设置界面调整亮度、对比度，确保显示清晰无偏色；程序升级必须使用原厂固件，非原厂固件可能导致功能缺失或系统崩溃，升级前需备份原有程序数据，防止丢失。

发那科机器人维修后的调试验证需分阶段开展，确保显示功能完全恢复。通电测试阶段：接通示教器电源，观察启动过程，确保屏幕能正常点亮并进入操作界面，无黑屏、闪屏现象；功能测试阶段：操作示教器所有按键，检查按键响应与屏幕显示是否同步，拖动程序光标确认显示流畅性，通过控制柜调试软件测试示教器与机器人的通讯稳定性；负载测试阶段：让示教器连续运行2小时，监测屏幕温度变化，正常运行温度应不超过45℃，同时反复切换程序界面，确保显示无卡顿。

后期的规范养护能有效降低黑屏故障复发率。日常使用中避免示教器受到剧烈撞击或跌落，防止屏幕和内部硬件损坏；定期清洁屏幕表面，用柔软干布擦拭，避免使用酒精等腐蚀性液体；供电线缆需定期检查，避免碾压、拉扯导致破损，接口处定期涂抹导电膏防止氧化；每半年对示教器进行一次全面检测，包括供电电压、屏幕亮度、按键响应等，发现屏幕亮度明显下降时及时更换背光板，确保显示效果稳定。
