发那科弧焊机器人H型钢柱焊接节气装置

时间：2026-08-05 来源：互联网阅读次数：

钢结构构件加工车间内部的H型钢柱承担起建筑框架荷载传导的硬性标准，构件翼缘和腹板之间的拼接坡口需要经受多层熔填处理，焊缝内部任何一处杂质缺陷都会降低整体构件耐受外力的能力。……

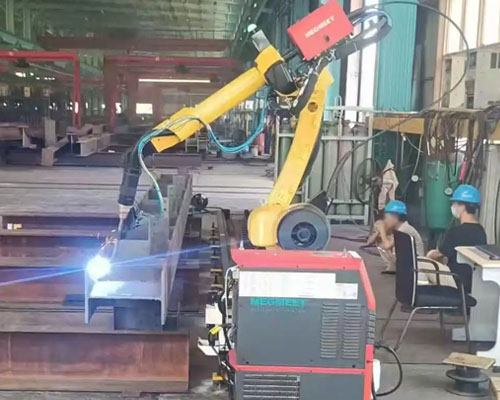

钢结构构件加工车间内部的H型钢柱承担起建筑框架荷载传导的硬性标准，构件翼缘和腹板之间的拼接坡口需要经受多层熔填处理，焊缝内部任何一处杂质缺陷都会降低整体构件耐受外力的能力。发那科弧焊机器人能够顺着坡口走向持续移动焊枪，适配倾斜坡口、深槽缝隙以及翼缘外侧的连续施焊作业，机械臂可以调整多角度姿态应对型钢各个方位的焊缝点位。常规供气管路输出的保护气体流速长久保持固定数值，坡口每一层熔焊所需的热负荷并不相同，气体输送速率无法跟随电弧运行状态产生变动，气体资源出现不必要的流失，焊缝表层还容易出现氧化痕迹。WGFACS 节气装置可以适配弧焊机器人，采集实时运转当中的电流信号完成气路调控，落实按需供给，电流大则多，电流小则少，实现40%-60%气体节约。

型钢坡口内侧空间狭窄，多层施焊作业会让焊枪受热程度产生浮动，操作人员调节电弧参数用来把控熔池下沉深度。深层熔合作业阶段需要释放足够热量熔化坡口底端的钢材，电弧负载数值随之上涨，高温熔融金属的受热辐射范围向外延展。空气中漂浮的氮氧成分接触高温钢材之后便生成脆性化合物，堆积在焊缝夹层位置，后续探伤工序便可排查出不合格的加工成品。装置接收电流传输过来的信号之后开启内部气流调节组件，管路内部气体输送速率产生上调，流动的保护气填满坡口缝隙隔绝外界空气，高温金属表面能够维持纯净状态，夹层位置不会留存各类杂质残留物。

浅层盖面工序只需要修整焊缝表层的成型样貌，电弧输出功率调低之后熔池体积收缩，受热辐射覆盖的范围缩减至焊道表层很小一块区域。恒定流速的供气方式依旧释放大量惰性气流，流动气体冲击表层液态金属，焊道表面会出现凹凸起伏的纹路，飞溅颗粒物粘附在型钢翼缘表层，后续打磨清理需要耗费不少工时。气流调控部件识别偏低的电流参数之后放缓气体输送速度，输出气量刚好能够遮盖住熔融金属表层，多余耗材的消耗得到管控，焊缝表层纹路可以保持顺滑规整。

型钢整体尺寸较长，整条坡口焊缝需要分段开展熔接加工，机械臂结束一段焊缝加工之后挪动至下一加工起始点位，焊枪端头离开钢材表层的过程电弧停止燃烧。熔融金属快速冷却之后便不再需要惰性气体隔绝空气，供气管道依旧向外排放气体，分段施焊产生的空档时长积攒之后便形成可观的气体损耗。WGFACS节气装置感知电弧熄灭之后把管路气压维持在基础标准，仅有少量气压阻挡外界杂物顺着枪头进入管线内部，等到电弧重新点燃的瞬间气流参数跟随当下电流数值发生改变，起弧瞬间形成稳定的气体保护层，降低起始焊段出现发黑痕迹的概率。

整套调控硬件安置在气源管路和焊枪中间位置，现场工作人员不用改动弧焊机器人内置的运动程序，已经调试完毕的坡口施焊轨迹、电弧升温参数可以继续沿用。型钢加工环境充斥打磨粉尘和高温飞溅碎屑，元器件外壳经过耐磨耐高温处理，飞溅颗粒触碰外壳之后不会造成内部组件受损。日常巡检期间只需要查看各个管路接头位置的密封状态，清理附着在外层的金属残渣，繁复的参数调试工作不会占用车间人员太多作业时长。

车间订单更迭之后型钢柱规格会随之改动，坡口深度、板材厚度、焊缝排布方式发生调整，技术人员重新设定电弧运行参数之后，电流的浮动区间产生改变。节气装置能够自主感应全新的电弧工作区间并且匹配对应的出气标准，人工不用针对新款型钢构件手动调节供气档位。装置本身不会干预电弧燃烧状态，所有已经验证合格的焊接工艺条件不会遭到改动，工艺人员省去反复测试保护气体流量的步骤。

保护气采购开销长期占据钢结构加工工位耗材开支当中较大比重，不间断的型钢批量加工会加快气体消耗速率。电流联动调控机制处理掉固定流速供气带来的各类隐患，施焊空档阶段的多余排放、厚层焊接气量不足、表层施焊气流过剩等情况都能够得到妥善处置。型钢腹板对接、翼缘拼接以及加固附件的熔焊工序平稳推进，工位耗材方面的支出得到合理管控，钢结构加工工序的整体运转状态维持稳定。

TAG: 发那科弧焊机器人 节气装置 H型钢柱焊接
