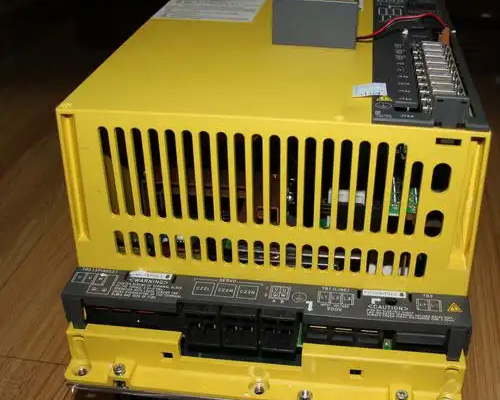

发那科机器人驱动器模块作为伺服动力核心单元，承担各轴电机电流输出、扭矩调控、速度闭环控制的关键作用，模块运行状态直接决定机器人作业稳定性与轨迹精度。……

发那科机器人驱动器模块作为伺服动力核心单元，承担各轴电机电流输出、扭矩调控、速度闭环控制的关键作用，模块运行状态直接决定机器人作业稳定性与轨迹精度。工业生产场景持续的高负荷运转，叠加电网波动、环境侵蚀、线路异常等外部因素，驱动器内部功率模块会出现击穿、炸损等重度故障。这类故障爆发速度快、破坏性强，会直接导致设备停机，部分情况下还会连带损伤周边线路与基板，及时开展针对性发那科机器人维修，是产线设备运维的重要工作内容。

驱动器模块炸坏故障具备直观的故障特征，现场可通过外观状态与系统报错初步判定故障程度。轻度故障会出现模块表面发黑、局部烧蚀、引脚碳化等现象，设备上电后直接触发伺服硬件报错，无法进入待机工况。中度故障表现为内部功率元件炸裂、电容鼓包爆开，伴随柜体内部焦糊气味，设备无法完成上电动作。重度故障会造成电路板烧断、端口烧毁，连带损坏对接线束与端子，形成大范围电气损伤，不同故障程度都需要匹配对应的发那科机器人维修方案。

电网电压异常与瞬时电流冲击，是诱发驱动器模块炸损的主要瞬时类诱因。车间多台生产设备同步启停，会造成供电负荷急剧波动，产生瞬时高压脉冲。驱动器内部功率器件耐压范围有限，超出额定电压的脉冲冲击会直接击穿半导体元件，造成模块瞬间失效。供电线路零线虚接、三相电压不平衡，会让模块长期处于异常电压工况下运行，积累电气损伤，短时间内引发炸裂故障。

驱动器长期老化与负载过载，属于故障高发的积累性诱因。机器人长期高频次重载作业，伺服驱动器需要持续输出大电流维持轴体运转，内部功率元件长期处于高温高负载状态，元件性能逐步衰减，绝缘与承压能力持续下降。日常生产中超负载运行、轨迹极限弯折、轴体卡顿卡顿阻力偏大等工况，会让驱动器瞬时负载超标，老化后的模块无法承载突发负荷，进而出现内部元件击穿炸裂的情况。

线路故障引发的短路冲击，会直接造成驱动器模块不可逆损伤。伺服电机动力线、信号线长期弯折磨损，绝缘层破损后出现线芯短路、对地导通，瞬间产生的超大电流会反向冲击驱动器功率模块。接线过程中线序错误、端子压接错位、多余线芯搭接，也会形成异常回路，上电瞬间触发短路击穿。这类线路问题隐蔽性较强，未提前排查便上电试运行，极易造成模块二次损坏，增加维修成本。

车间恶劣工况环境会持续加速驱动器模块损耗，提升故障爆发概率。生产空间漂浮的金属粉尘、焊接烟尘进入控制柜内部，堆积在驱动器模块板面与引脚间隙，干燥状态下积累导电杂质，受潮后形成微导通回路，引发局部漏电与发热。环境湿度过高、柜体密封不严，会让模块金属引脚氧化锈蚀，电路绝缘性能下降，长期运行出现漏电、热击穿等问题，逐步诱发模块炸裂故障。

散热系统失效是容易被忽视的故障诱因，间接加重模块热损伤程度。驱动器依靠散热风扇与散热底座传导热量，风扇积尘卡顿、转速下降，散热风道堵塞，都会导致模块工作热量无法及时散出。高温环境会持续降低功率元件的稳定性，加速内部电路老化，让模块耐受电流、电压的阈值持续降低，设备正常运行负荷下也可能出现击穿损坏。

故障排查需要严格遵守电气安全作业规范，杜绝带电检测与盲目上电操作。切断机器人总电源，锁定断电状态，等待柜内储能元件释放残余电量，避免残余电压造成二次击穿与人员触电风险。打开控制柜后，先观察驱动器模块外观，记录烧蚀、炸裂、碳化位置，排查周边线束、端子、基板的连带损伤情况，初步界定故障影响范围，为后续发那科机器人维修作业铺垫基础。

外观检查完成后，开展线路与负载绝缘检测，彻底排除外部故障隐患。使用专业检测仪器测量电机线束、动力回路、信号回路的绝缘阻值，排查线路短路、漏电、接地异常等问题。逐一核对接线端子松紧度与线序排布，清理氧化、碳化的接线点位，更换破损老化线束，确保所有外接回路状态正常，规避新模块装机后再次炸损的问题。

针对烧损的驱动器模块，发那科机器人维修需开展拆解更换与板面修复作业。拆除故障模块的固定螺丝与插接排线，平稳取下损坏单元，清理电路板残留碳化杂质与烧蚀残渣。检查基板线路通断状态，对轻微烧损的线路做修复补焊处理，保证基板电路导通正常。选用同型号全新驱动器模块对位安装，均匀紧固固定配件，插接各类排线端口，确保接口贴合紧密、接线规整。

模块更换完成后，同步整改散热与柜体环境隐患。全面清理驱动器散热底座、风道积尘，更换运行卡顿、性能衰减的散热风扇，保障散热体系运转顺畅。对控制柜密封结构进行检查修复，封堵缝隙，减少粉尘与水汽进入柜内，优化模块运行环境，降低后期电气故障复发概率。

所有修复工作完成后，分步开展上电调试与工况测试。先空载低压上电，观察驱动器状态，排查有无异常发热、报错现象，确认系统通讯正常、参数匹配无误。逐步开展低速点动、连续运转、轻载测试，监测各轴运行状态与驱动器温度变化，验证故障彻底排除。日常运维中定期检测供电状态、线路绝缘与散热情况，规范设备负载工况，能够有效保护驱动器模块，维持发那科机器人长期稳定运行。
