发那科机器人伺服马达编码器报警维修

时间：2026-05-22 来源：互联网阅读次数：

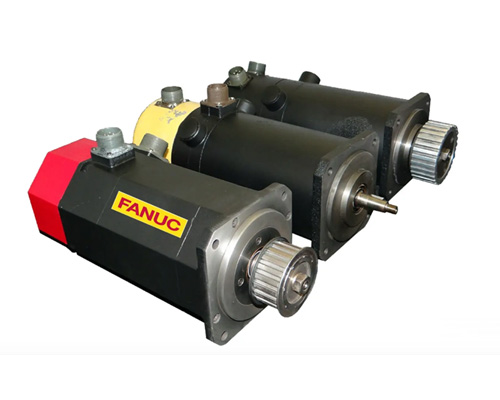

发那科机器人伺服马达编码器作为运动控制的核心反馈单元，实时采集电机位置、速度信号并回传伺服系统，是保障轨迹精度与运动稳定性的关键部件。……

发那科机器人伺服马达编码器作为运动控制的核心反馈单元，实时采集电机位置、速度信号并回传伺服系统，是保障轨迹精度与运动稳定性的关键部件。现场高频出现的SRVO-062/067/068、SV0301等编码器报警，会直接锁死伺服轴、导致停机停产，这类故障成因跨度大、隐蔽性强，必须通过专业发那科机器人维修精准定位，快速恢复设备运行能力。

编码器报警并非单一元件故障，而是线路、电源、环境、机械与本体元件多维度异常的综合体现。发那科伺服马达内置绝对值编码器，依赖5V稳定供电与串行通信链路工作，车间强电磁干扰、线缆弯折磨损、后备电池亏电、机械振动冲击，都会诱发信号丢失、通信中断或位置数据异常，发那科机器人维修需覆盖全链路排查，杜绝片面处理导致故障复发。

线缆连接异常是编码器报警最常见诱因，占比超六成，也是维修初期优先排查的重点。J1/J2轴因频繁运动、布线弯折量大，编码器线缆易出现内部芯线断裂、屏蔽层破损、接头氧化松动等问题；线缆与动力线平行敷设、未加装磁环，会引发电磁干扰，导致信号畸变。轻摇线缆时报警波动，即可判定线路故障，及时维修或更换专用线缆是解决关键。

后备电池电压不足是绝对值编码器专属故障诱因，易被运维人员忽视。编码器依靠后备电池在断电时维持多圈位置数据，当电压低于2.8V，系统会丢失绝对位置信息，触发“Position Lost”类报警。示教器可直接查看电池状态，测量端电压偏低时，需更换原厂CR2032电池并重新标定零点，这类基础维修能快速排除电源类报警。

电磁干扰与环境侵蚀是诱发间歇性编码器报警的隐性元凶，维修时需同步优化工况环境。焊接车间的变频器、电焊机等大功率设备，会产生强电磁辐射，若编码器线缆屏蔽层接地不良或未隔离，会导致通信信号紊乱；粉尘、油污、水汽侵入接头或编码器内部，会造成绝缘下降、电路腐蚀，需通过清洁、接地优化与屏蔽加固完成维修。

机械振动与冲击损伤是编码器本体故障的主要诱因，多见于高负载、高频启停工况。机器人高速运动、碰撞冲击或轴承磨损，会导致编码器固定松动、码盘偏移、内部电路虚焊甚至元件损坏；长期振动还会加剧连接器针脚疲劳断裂，引发通信中断。这类故障需拆解检测编码器本体，开展精密维修或更换核心元件。

伺服放大器接口故障虽占比不高，但排查易遗漏，需纳入发那科机器人维修全流程。伺服放大器CN2接口负责编码器信号接收，接口针脚弯曲、氧化、虚焊或内部通信电路损坏，会导致信号无法正常传输，触发报警。可通过轴间互换测试定位故障，将疑似故障轴线缆接入正常轴驱动口，若报警转移，则判定放大器接口故障，需针对性维修或更换模块。

开展编码器报警维修前，必须严格执行安全断电流程，规避触电与元件二次损坏风险。先切断机器人控制柜总电源与伺服供电，拔下编码器线缆与动力线缆，静置15分钟释放余电；佩戴防静电手环操作，做好接口标记与螺丝分类，防止装配错位或静电击穿精密元件，保障维修作业安全规范推进。

全链路分段排查是编码器报警维修的核心思路，遵循“先外后内、先易后难”原则。第一步目检线缆与接头，排查破损、松动、氧化问题；第二步测量供电电压与线路通断，确认5V供电稳定、通信线无断路；第三步轴间互换测试，区分线缆、编码器与放大器故障；第四步拆解检查编码器本体，排查码盘、电路与元件状态，逐步缩小故障范围。

线缆与接头的清洁修复或更换，是解决线路类报警的基础维修工序。对氧化针脚用电子清洁剂清洗、打磨，重新插紧并固定卡扣；破损线缆直接更换发那科原装专用编码器线，布线时远离动力线、加装磁环、避免过度弯折，屏蔽层单端接地，杜绝电磁干扰，从传输层面消除报警诱因。

电池更换与零点标定，是修复绝对值位置丢失报警的关键维修步骤。更换原厂电池后，进入示教器系统，通过“master”功能执行脉冲复位，再开展单轴机械零点标定，确保编码器位置数据与机械原点匹配，消除“Absolute Position Lost”报警，恢复绝对定位功能。

编码器本体精密维修是解决硬性故障的核心环节，需依托专业设备与技术。拆解编码器后，清洁码盘表面粉尘油污，检查码盘有无划痕、变形；检测内部电路板元件，更换老化电容、击穿芯片或损坏光耦；修复虚焊焊点与断裂铜箔，组装后进行精度校准，确保信号输出稳定，恢复编码器性能。

伺服放大器接口维修与参数校验，是排除控制端故障、巩固维修效果的必要步骤。修复弯曲或氧化的接口针脚，补焊虚焊电路；发那科机器人维修完成后上电测试供电与通信信号，进入示教器校准伺服参数、匹配编码器通信协议，空载运行测试信号反馈正常，再带载试运行，确认无报警、轨迹精度达标，判定维修合格。

建立常态化养护机制可大幅降低编码器报警概率，减少后续维修频次。日常保持控制柜密封防尘、散热通畅，每周清理线缆与接头粉尘；每月检查电池电压、线缆固定状态与屏蔽接地，及时更换老化电池；每季度校准编码器零点、检测信号波形，提前排查隐性隐患，保障伺服马达与编码器长期稳定运行，支撑产线高效作业。
