FANUC发那科机器人电源模块维修攻略

时间：2026-03-13 来源：互联网阅读次数：

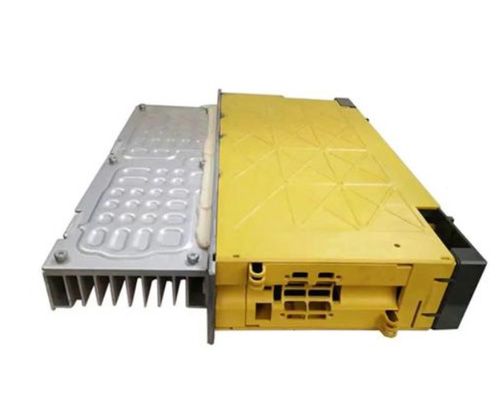

FANUC发那科机器人电源模块是设备运行的动力核心，负责将车间电网电压转换为机器人各部件所需的稳定电压，为控制柜、伺服系统、示教器等核心部件提供持续供电，其运行稳定性直接决定机器人能否正常启动和作业。……

FANUC发那科机器人电源模块是设备运行的动力核心，负责将车间电网电压转换为机器人各部件所需的稳定电压，为控制柜、伺服系统、示教器等核心部件提供持续供电，其运行稳定性直接决定机器人能否正常启动和作业。工业生产场景中，电源模块长期处于高负荷运行状态，受电网波动、粉尘侵蚀、元件老化、过载运行等因素影响，极易出现各类故障，进而导致机器人无法开机、频繁停机或部件运行异常。这类故障若处理不及时，不仅会中断生产进度，还可能连带损坏其他精密部件，增加维修成本，掌握科学的发那科机器人维修方法的是快速解决故障、降低损失的关键。

发那科机器人电源模块的维修，无需拘泥于固定流程，核心是先通过故障前兆预判大致问题范围，再精准排查根源，避免盲目拆机和无效操作。不同于其他部件维修，电源模块内部含有高压电路和精密电子元件，盲目拆解或测试，不仅可能造成维修人员人身安全隐患，还会加剧模块内部元件损耗，甚至导致模块彻底报废。结合故障表现精准定位，分步骤开展维修操作，才能提升维修效率，保障发那科机器人维修后模块的运行稳定性。

发那科机器人维修前的安全防护与准备工作，是保障维修顺利开展的前提。维修前需先将发那科机器人调整至无干涉的安全姿态，按下急停按钮，彻底切断机器人总电源，拔掉电源模块的供电插头，等待30分钟以上，确保模块内部高压电容完全放电，杜绝触电隐患。维修人员需全程佩戴防静电手环、绝缘手套，工作台铺设防静电垫，防止静电击穿内部精密元件。同时准备好专用拆机工具、绝缘万用表、示波器、防静电毛刷、无水乙醇、原厂适配配件等，核对电源模块型号，确保备用配件与原模块匹配，避免维修过程中因配件不符延误进度。

故障预判是发那科机器人维修的第一步，可通过电源模块的外观状态和运行前兆快速锁定大致故障范围。若机器人无法开机，且电源模块指示灯不亮，大概率是外部供电异常或模块内部电源板损坏；若指示灯亮但机器人无法启动，可能是模块输出电压不稳定或信号传输异常；若模块运行时出现过热、异响或异味，多为内部元件短路、散热不良所致；若机器人频繁停机，且报错提示与供电相关，需重点排查模块过载或电压波动问题。通过这些前兆，可快速缩小排查范围，提升维修针对性。

外部隐患排查需优先开展，很多简单故障可通过外部排查快速解决，无需拆机。先用万用表检测车间电网的三相电压，确认电压数值、相序符合发那科电源模块的额定要求，排查电网是否存在波动、缺相、浪涌等问题，若供电异常，需先联系电工处理外部电网隐患，再进行模块检修。随后检查电源模块的外部供电线缆，查看线缆是否有破损、断裂、脱落等情况，接线端子是否松动、氧化，用无水乙醇擦拭端子去除氧化层，重新紧固接线，确保接触良好。

外部排查无问题后，再进行拆机检修，拆机操作需格外谨慎。用专用工具拧下电源模块外壳的固定螺丝，缓慢分离外壳，避免用力过猛导致内部线路断裂或元件脱落。打开外壳后，先用防静电毛刷清理内部粉尘和油污，粉尘堆积过多会导致元件散热不良、短路，油污则会影响信号传输，清理过程中需避开模块内部的电源板、电容、芯片等精密元件，避免造成意外损伤。

电源板是电源模块的核心部件，其故障是导致模块无法正常工作的主要原因。发那科机器人维修时重点检查电源板上的电容、保险丝、芯片等元件，查看是否有鼓包、烧蚀、发黑、断裂等异常现象。用万用表检测电源板的输入输出电压，若电压无输出或严重偏离标准范围，说明电源板已损坏，需更换原厂适配电源板，严禁使用非适配配件，否则会连带损坏机器人其他部件。同时检查电源板与模块外壳、其他接口的连接排线，确保排线插紧、无破损，避免接触不良引发供电异常。

电容和保险丝故障也较为常见，需重点排查。电容老化、鼓包或漏液，会导致模块输出电压不稳定，甚至无法输出电压，需更换与原规格一致的电容；保险丝烧断，多为模块内部短路或过载所致，更换保险丝前，需先排查短路隐患，避免更换后再次烧断。更换过程中，需做好防静电措施，动作轻柔，避免损坏周边元件。

模块内部线路接触不良或短路，也会导致各类故障。检查内部连接线是否有松动、脱落、断裂等情况，重新插紧松动的线路，更换断裂的连接线，确保线路连接牢固、传输顺畅。用万用表检测线路导通情况，排查是否存在短路现象，若有短路，需找到短路点并修复，避免模块通电后再次出现故障。

发那科机器人维修完成后，按照拆卸的相反顺序组装电源模块，将各部件精准安装到位，紧固外壳螺丝时力度适中，避免过松导致模块运行时晃动，或过紧损坏外壳、内部元件。组装完成后，重新连接外部供电线缆和与控制柜的连接线路，反复核对接线位置，确保无接错、松动现象，为后续通电校验做好准备。

通电校验是验证维修效果的关键环节，需逐步开展、细致观察。接通电源，观察电源模块指示灯是否正常亮起，用万用表检测模块输出电压，确认电压稳定在标准范围内。启动机器人，观察机器人是否能正常开机，各部件运行是否正常，通过示教器查看供电参数，确认无异常报警。持续运行一段时间，监测模块的运行温度、噪音，排查是否有潜在故障，确保模块运行稳定。

若校验过程中出现异常，需立即切断电源，停止校验，重新排查维修部位，重点检查电源板、电容、线路连接等，及时处理潜在隐患，直至校验合格。校验合格后，清理电源模块表面的油污、粉尘，整理好检修工具和更换的配件，详细记录故障现象、排查过程、更换的配件型号及校验结果，为后续同类故障发那科机器人维修提供参考。

日常运维是减少电源模块故障的关键，需结合生产工况制定合理的运维计划。定期清理电源模块表面和内部的粉尘，检查外部供电线缆和接线端子，及时处理松动、氧化等问题；规范车间电网环境，安装浪涌保护器，避免电网波动对模块造成冲击；避免机器人长期过载运行，合理安排运行时间，定期检查模块的运行温度，确保散热顺畅，延长电源模块的使用寿命。
