FANCU发那科机器人主板短路故障维修

时间：2026-03-10 来源：互联网阅读次数：

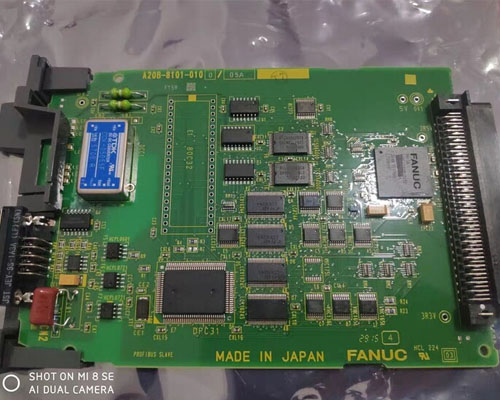

FANUC发那科机器人主板作为设备的“控制中枢”，集成了各类电路、芯片及接口，负责传输、处理机器人运行的所有指令，其运行稳定性直接决定机器人能否正常启动和精准作业。……

FANUC发那科机器人主板作为设备的“控制中枢”，集成了各类电路、芯片及接口，负责传输、处理机器人运行的所有指令，其运行稳定性直接决定机器人能否正常启动和精准作业。车间生产场景中，主板长期处于密闭、高频运行状态，受粉尘侵蚀、线路虚接、元件老化、静电击穿及供电异常等因素影响，短路故障时有发生。主板短路属于高危故障，一旦出现，不仅会导致机器人瞬间停机，还可能烧毁主板核心芯片、供电模块等精密部件，甚至引发电气火灾，快速、规范的发那科机器人维修作业，是避免故障扩大、降低维修成本的关键。

发那科机器人主板短路故障的维修，核心是精准定位短路点位，杜绝盲目拆解和通电测试，否则会加剧主板损坏。与其他故障不同，主板短路的排查需遵循“先外部后内部、先直观后精准”的思路，先排除外部线路、接口的短路隐患，再深入主板内部排查核心元件，结合故障现象和检测数据锁定故障点，既能提升维修效率，也能最大程度保护主板上的精密元件，避免二次损坏。

主板短路维修的安全防护要求远高于普通发那科机器人维修，需全程规避电气短路、静电击穿等隐患，保障人员与设备安全。维修前需将发那科机器人调整至安全姿态，按下急停按钮，彻底切断机器人总电源、主板供电线路及所有外部接口连接线，等待内部电容完全放电，再开展后续操作。维修人员需全程佩戴绝缘手套、防静电手环，穿戴防静电服，禁止用金属工具随意触碰主板电路和芯片，工作台需铺设防静电垫，避免静电击穿主板元件。

外部隐患排查是主板短路维修的第一步，也是最易忽略的环节，多数短路故障都与外部线路、接口相关。先检查主板所有外部连接线，查看线路是否有破损、绝缘层脱落现象，若线路破损，金属线芯裸露，极易引发短路。需逐一梳理连接线，更换破损、老化的线路，重新插拔所有接口，用蘸有无水乙醇的脱脂棉擦拭接口，去除氧化层和杂质，确保接口连接紧密、无虚接。

随后检查主板供电接口和供电模块，用万用表检测供电电压，确认电压符合主板额定标准，若供电电压异常、存在浪涌，需排查车间供电线路和电源模块，处理供电隐患后再进行主板排查。同时检查主板上的外接元件，如接口扩展模块、通讯模块，逐一断开外接元件，通电测试（需串联保险丝，防止再次短路），若断开某一元件后短路现象消失，说明该外接元件故障引发主板短路，需维修或更换该元件。

若外部排查无异常，说明短路故障出在主板内部，此时需拆卸机器人控制柜，取出主板，开展内部排查。取出主板后，先用毛刷轻轻清扫表面粉尘、油污，避免杂质附着在电路上加剧短路，重点观察主板外观，查看是否有明显的烧蚀痕迹、电容鼓包、芯片引脚氧化、线路脱落等异常，这些都是短路的典型特征。

电容短路是主板内部最常见的短路故障，重点检查主板上的电解电容，若电容出现鼓包、漏液、外壳破损等现象，说明电容已损坏，需更换与原规格一致的电容。更换时需注意电容的正负极，避免接反引发新的短路，焊接时温度不宜过高，动作需轻柔，避免损坏主板铜箔线路。

芯片短路是主板短路的核心隐患，也是发那科机器人维修中难度较大的故障，重点排查主板上的核心控制芯片、电源管理芯片。用万用表检测芯片引脚的电阻值，对比正常主板的参数，若电阻值异常偏低，说明芯片已短路。芯片短路无法修复，需更换与发那科机器人型号精准适配的原厂芯片，更换芯片时需使用专用焊接设备，由专业人员操作，避免焊接失误损坏主板。

主板铜箔线路断裂、短路，也会引发主板故障，多由外力碰撞、焊接失误或长期高温导致。用放大镜仔细检查主板铜箔线路，查看是否有断裂、氧化、粘连现象，若线路断裂，需用细铜丝焊接修复；若线路粘连短路，需用烙铁清理粘连部位，确保线路通畅，修复后需用绝缘胶覆盖，防止再次短路。

所有故障点位修复、损坏元件更换后，需对主板进行全面检测，确认无短路隐患后再进行组装。用万用表检测主板各电路的电阻值、电压值，对比正常参数，确保所有电路运行正常，同时检查芯片、电容的焊接情况，确认无虚焊、漏焊现象。检测合格后，将主板重新安装到控制柜内，按照拆卸的相反顺序，逐一连接外部线路和接口，反复核对接口位置，确保无接错、松动。

组装完成后，进行分步骤通电测试，验证发那科机器人维修效果。先串联保险丝接通供电，观察主板电源指示灯是否正常亮起，若指示灯正常，说明供电链路无短路；随后接通机器人总电源，启动控制系统，观察主板运行状态，查看是否有报错提示、过热、异响等异常，同时测试机器人各轴运动，确认指令传输正常、运动精准。

若通电后出现短路复发、指示灯不亮等异常，需立即切断电源，重新排查主板内部电路和外部线路，重点检查更换的芯片、电容及焊接部位，及时处理潜在隐患，直至主板运行稳定。发那科机器人维修完成后，做好详细维修记录，将短路现象、排查步骤、更换的配件型号及维修细节逐一记录，为后续同类故障维修提供参考，同时定期对主板进行清洁、除尘，做好防静电、防供电浪涌防护，减少短路故障复发。
