FANUC发那科m10iA/12本体电缆断裂维修

时间：2026-10-21 来源：互联网阅读次数：

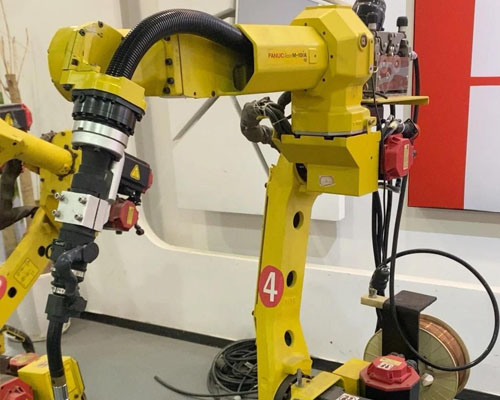

m10iA/12是小负载六轴机型，常用于弧焊、搬运工位，本体电缆沿臂体走向布置，随关节持续弯折。……

m10iA/12是小负载六轴机型，常用于弧焊、搬运工位，本体电缆沿臂体走向布置，随关节持续弯折。电缆断裂的故障表现和接触不良不同，断裂多为内部芯线断开，故障触发相对固定，机械臂运动到特定角度时报警弹出。处理断裂问题，重点在断点定位、线缆更换、敷设复位几个环节，用导通测量确认断点位置，减少盲目拆装。发那科机器人维修围绕断点定位和线缆处理展开。

先通过导通测量定位断点位置。断开本体电缆两端接头，使用测量仪器逐芯检测导通状态，记录各芯线导通情况。测量过程中缓慢弯折线缆，晃动怀疑损伤的区段，导通读数变化的位置就是断点所在。m10iA/12本体电缆包含动力芯线和信号芯线，分开测量每一组，动力芯线断裂多触发过流报警，信号芯线断裂带来通讯异常。屏蔽层状态一并检查，屏蔽层断开虽不直接造成线路中断，但会引入干扰，诱发随机报警。断点位置锁定后，记录对应的关节区域和芯线编号，评估损伤范围，局部单芯断裂且空间允许的，可考虑局部修复，多处芯线受损的，选择整根更换。

确认断点后，进入线缆拆取环节。m10iA/12臂体空间紧凑，线缆收纳在走线槽或管线包内。发那科机器人维修先拆开走线槽盖板，标记线缆走向和卡扣位置，拍照留存线路排布，为回装提供参照。松开线缆固定卡扣，沿线缆走向抽出旧线，抽出过程保持平缓，避免强行拖拽损伤相邻部件。观察旧线缆护套，记录磨损位置，磨损点对应关节弯折区域，回装新线时在这些位置加强防护。新线缆选取适配型号，线缆弯曲特性要匹配关节运动工况。沿线缆原路径穿入，调整预留余量，余量过少关节转动时线缆绷紧，余量过多线缆在管内缠绕摩擦。整理线缆排布，卡扣固定到位，走线槽盖板复位。

线缆接头处理，控制接触质量。剥离线缆端头外皮，处理铜芯，压接配套端子，压接牢固，多余铜丝收纳在接头壳体内。屏蔽层按原厂规范处理，接地到位，减少电磁干扰。接头插接到位，确认针脚对齐，锁紧锁扣。插接完成后，保持接头断开状态，再次逐芯测量导通和绝缘参数，确认没有短路、漏电。屏蔽层接地回路连续性一并复测。复测通过后，插接接头，固定线缆两端，检查接头不受额外拉力。

装配完成，进入上电验证阶段。接通电源，执行系统上电自检，查看报警信息是否清除。发那科机器人维修后手动低速模式，各轴往复运转，遍历此前故障触发的姿态，持续观察报警信息，确认断裂点位对应的信号回路恢复正常。空载运行稳定后，挂载工位常规工件，复现现场作业轨迹，连续多轮循环，观察信号传输稳定性。验证通过后恢复自动生产，头几个班次关注设备运行状态。

发那科机器人维修收尾，复原走线槽盖板，整理线缆，清理检修现场，收纳工具。填写维修记录，登记报警现象、断点位置、线缆更换情况和测试数据，归入设备运维档案。更新巡检清单，增加本体电缆护套、卡扣状态的周期性检查。FANUC发那科m10iA/12本体电缆断裂维修，用导通测量定位断点，规范线缆更换和敷设，恢复信号与动力传输，减少间歇性故障带来的停机。

TAG: Fanuc机器人维修 发那科本体电缆维修
