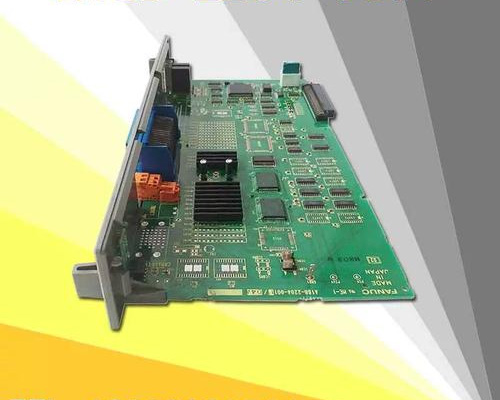

发那科M-20iA机器人I/O板故障维修

时间：2025-08-08 来源：互联网阅读次数：

发那科M-20iA机器人的I/O板是信号传输的关键枢纽，负责连接外部设备与控制系统，故障会导致信号中断或误动作。这类问题维修需精准定位故障点，发那科机器人维修对I/O板的处理需注重信号检测与元件状态判断。……

发那科M-20iA机器人的I/O板是信号传输的关键枢纽，负责连接外部设备与控制系统，故障会导致信号中断或误动作。这类问题维修需精准定位故障点，发那科机器人维修对I/O板的处理需注重信号检测与元件状态判断。

故障初期可通过报警信息初步判断。机器人控制系统显示I/O通讯错误时，先记录具体报警代码，结合手册确定涉及的I/O板位置。观察 I/O板指示灯状态，正常运行时指示灯应规律闪烁，常亮或熄灭可能对应不同故障类型。断开外部设备连接线，单独测试 I/O 板运行状态，排除外部线路干扰，以此区分板载故障还是外部设备问题。发那科机器人维修中这种初步筛查能缩小故障范围。

电源供给检查是基础环节。测量I/O板供电接口电压，对比手册标准值，电压不稳或无输出会导致板卡无法工作。检查供电线路保险丝是否熔断，熔断需更换同规格配件，不可随意替换。观察板载电源指示灯是否点亮，不亮时需检查电源芯片输出状态，芯片过热或鼓包需及时更换。其实电源问题在I/O板故障中占比不低，稳定供电是板卡正常工作的前提。

接口与线路检查不可忽视。I/O板外部接口易因频繁插拔出现针脚弯曲或氧化，用放大镜观察针脚状态，氧化部位可用细砂纸轻擦处理。内部排线插头是否松动，排线是否有破损，破损处需用绝缘胶带包裹，避免短路。重点检查信号输入输出端口，接触不良会导致信号时断时续。接口清洁与紧固能解决部分间歇性故障。

元件状态检测需细致操作。观察板载电容是否有鼓包漏液，电阻有无烧焦变色，这些物理损坏可直观判断元件失效。用万用表测量关键芯片引脚阻值，对比正常参数判断是否损坏。贴片元件焊点是否有虚焊，尤其是边缘引脚，振动易导致焊点开裂。检测过程中避免用金属工具触碰元件引脚，防止静电损坏。或许某些隐性故障需通过替换法测试，用备用板卡替换后观察故障是否转移。

通讯功能测试需分步进行。连接控制系统后，通过编程软件发送测试信号，观察I/O板反馈是否正常。测试各输入输出点通断状态，记录异常点位，对应检查该通道电路元件。模拟外部设备信号输入，监测板卡是否能准确接收并传输。通讯异常时需检查通讯芯片状态，必要时更换同型号芯片。功能测试需耐心细致，确保每个通道都能正常工作。

维修后的整体验证必不可少。装回修复的I/O板，连接所有外部线路，通电后观察指示灯状态是否恢复正常。运行机器人基础程序，测试外部设备联动效果，确认信号传输无延迟或错误。监测运行过程中板卡温度，避免修复后因散热不良再次出现故障。记录发那科机器人维修过程中更换的元件和测试数据，为后续类似故障提供参考。日常使用中需定期清理I/O板表面灰尘，检查接口连接状态，减少故障发生概率。发那科机器人维修与日常保养结合，能有效保障I/O板长期稳定运行。

TAG: 发那科机器人维修 机器人电路板维修 发那科故障维修
